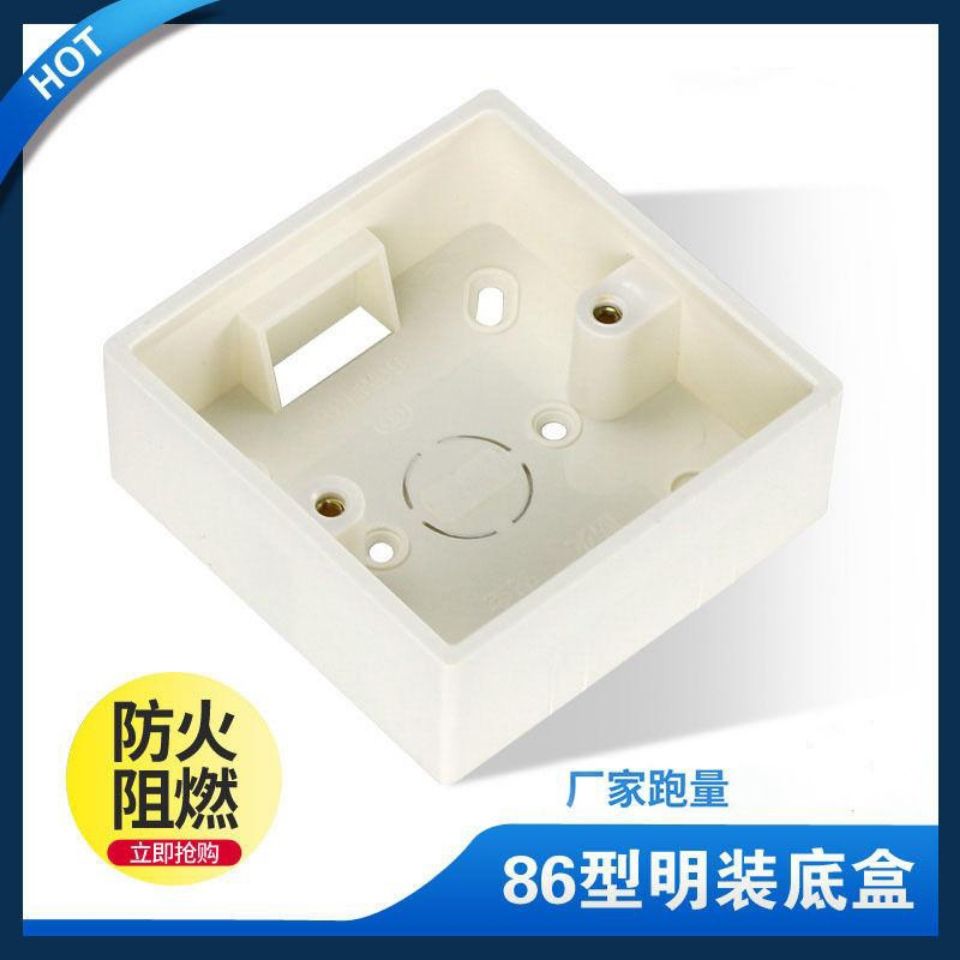

通用加厚86型明装底盒PVC接线盒
📊 核心技术参数与性能指标
📏 规格尺寸
- 外形尺寸：86×86mm（长×宽）
- 深度：35-45mm（常规深度）
- 安装孔距：横向约60mm，纵向约30mm
- 导线容量：可容纳4-6根2.5mm²导线
- 适配面板：所有86型开关插座面板
- 颜色：白色（主流）、灰色等
🌡️ 耐温耐压性能
- 使用温度：-15℃至+40℃
- 短期耐受：可达60℃（不超过2小时）
- 阻燃等级：VW-1级
- 氧指数OI：≥32%
- 自熄时间：≤30秒
🔥 阻燃性能
- 氧指数OI：≥32%
- 自熄时间：≤30秒
- 阻燃等级：VW-1级
- 燃烧特性：离火自熄，不滴落
- 检测标准：GB/T 5169.11-2017
⚡ 电气性能
- 绝缘电阻：符合JG/T3050标准
- 耐压能力：符合国标要求
- 承重测试：承受500N压力无变形
- 执行标准：JG/T3050-1998
- 环保认证：无毒无害符合环保要求
⚠️ 使用注意事项(至关重要)
- 严禁在高温环境（超过60℃）或明火附近使用，以免底盒软化变形
- 安装前必须确认电源已断电，确保操作安全，避免触电风险
- 接线时要严格按照电气规范操作，区分火线（L）、零线（N）、地线（PE）
- 底盒内电线接头需上锡并使用压线帽，严禁电线在线管内接头
- RAS系统潮湿环境中使用时，建议加装防水罩，防止水汽进入
- 定期检查底盒是否有松动、裂纹，特别是在震动较大的设备附近
🔧 安装使用与维护指南
定位划线
根据设备安装位置在墙面标记底盒安装位置。使用水平尺确保标记线水平，底盒中心距地面高度一般为1.3-1.4米（开关）或0.3米（插座）。标记出4个固定孔位置，孔距横向约60mm，纵向约30mm。
钻孔固定
用电钻在标记位置钻孔，孔径比膨胀管大1-2mm（例如膨胀管直径6mm，钻头选7-8mm），孔深比膨胀管长5mm（例如膨胀管长30mm，孔打35mm）。钻孔时保持垂直，避免斜孔影响固定效果。
安装膨胀管
将膨胀管敲入孔中，用锤子轻轻敲击直至与墙面齐平。如果孔过大导致膨胀管松动，可用木楔或填缝剂填充后再安装。确保膨胀管完全进入孔内，无外露部分。
固定底盒
用自攻螺丝将底盒固定在膨胀管上，先用手拧紧，再用螺丝刀或电钻紧固。注意不要过度用力，避免损坏膨胀管或底盒。确保底盒安装牢固，与墙面贴合紧密，无松动感。
接线安装
将线缆引入底盒内，预留足够长度（约25cm），以便后续检修。按照电气规范接线，区分火线（L）、零线（N）、地线（PE），接头要上锡并使用压线帽。然后将开关或插座面板放入底盒内，用螺丝固定。
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 底盒松动或脱落 | 膨胀管未完全进入、孔过大、螺丝未拧紧 | 重新钻孔安装，确保孔径合适、膨胀管完全进入、螺丝拧紧 |
| 面板无法贴合墙面 | 底盒安装过深或过浅、墙面不平 | 调整底盒深度，使其边缘与墙面齐平，或使用垫片调整 |
| 底盒破裂或开裂 | 外力撞击、低温环境强行安装、材料老化 | 更换损坏的底盒，避免低温环境施工，避免机械损伤 |
| 接线端子松动 | 螺丝未拧紧、震动导致松动 | 断电后重新拧紧接线端子螺丝，定期检查维护 |
| 底盒变色或变脆 | 长期阳光直射、高温环境、化学腐蚀 | 避免阳光直射，采取遮阳措施，远离高温和化学腐蚀源 |
| 导线容量不足 | 底盒深度不够、导线过多 | 更换加深款底盒（深度50-60mm），或减少导线数量 |
💡 RAS系统特别提示：在循环水养殖系统中，86型明装底盒主要用于水泵控制开关固定、增氧设备插座安装、控制系统面板固定等场景。建议：①在水池周边、过滤间等高湿度区域，优先选用加厚款底盒，并在外部加装防水罩；②底盒安装高度要根据设备类型确定，开关一般距地面1.3-1.4米，插座距地面0.3米；③所有接线必须在底盒内完成，严禁电线在线管内接头，接头要上锡并使用压线帽；④每半年检查一次底盒是否有松动、裂纹，特别是在震动较大的水泵附近；⑤对于重要设备，建议在底盒外加防水胶带进行二次防护，提高防潮性能。
❓ 常见问题解答
这款86型明装底盒的材质是什么？有什么优势？
材质为优质PVC（聚氯乙烯），执行标准JG/T3050-1998《建筑用绝缘电工套管及配件》。
核心优势：
① 阻燃性能优异：氧指数OI≥32%，离火自熄时间≤30秒，达到VW-1级阻燃标准；
② 绝缘性能好：电阻高，耐压能力强，保障用电安全；
③ 耐腐蚀性强：可在潮湿环境中长期使用不生锈，特别适合RAS系统高湿度环境；
④ 重量轻便于安装：密度适中，搬运和施工方便，价格经济实惠；
⑤ 符合国家标准：所有技术指标均经过第三方检测，质量有保障。
相比金属底盒，PVC材质不会生锈腐蚀，更适合潮湿环境；相比普通塑料，PVC阻燃性能更好，安全性更高。
86型明装底盒的规格尺寸是多少？兼容性强吗？
详细规格：
• 外形尺寸：86×86mm（长×宽）
• 深度：35-45mm（常规深度，部分加深款可达50-60mm）
• 安装孔距：横向约60mm，纵向约30mm
• 导线容量：可容纳4-6根2.5mm²导线
• 适配面板：所有86型开关插座面板
• 颜色：白色（主流）、灰色等
兼容性：与市面上所有86型开关插座面板完全兼容，包括公牛、施耐德、西门子、正泰、德力西等品牌，适配性极强。无论是单开、双开、五孔插座还是其他86型面板，都可以完美安装。
阻燃性能和耐温耐压指标如何？
阻燃性能：
• 氧指数OI：≥32%
• 自熄时间：≤30秒
• 阻燃等级：VW-1级
• 燃烧特性：离火自熄，不滴落
• 检测标准：GB/T 5169.11-2017
耐温性能：
• 使用环境温度：-15℃至+40℃
• 短期耐受温度：可达60℃（不超过2小时）
电气性能：
• 绝缘电阻：符合JG/T3050标准
• 耐压能力：符合国标要求
• 承重测试：承受500N压力无永久变形
完全满足RAS系统常温运行需求和潮湿环境使用要求。
如何正确安装和固定86型明装底盒？
完整安装流程（5步法）：
第1步 定位划线：根据设备安装位置在墙面标记底盒安装位置。使用水平尺确保标记线水平，底盒中心距地面高度一般为1.3-1.4米（开关）或0.3米（插座）。
第2步 钻孔固定：用电钻在标记位置钻孔，孔径比膨胀管大1-2mm，孔深比膨胀管长5mm。钻孔时保持垂直。
第3步 安装膨胀管：将膨胀管敲入孔中，用锤子轻轻敲击直至与墙面齐平。确保膨胀管完全进入孔内。
第4步 固定底盒：用自攻螺丝将底盒固定在膨胀管上，先用手拧紧，再用螺丝刀或电钻紧固。确保底盒与墙面贴合紧密。
第5步 接线安装：将线缆引入底盒内，预留足够长度（约25cm）。按照电气规范接线，区分火线（L）、零线（N）、地线（PE），然后将开关或插座面板放入底盒内固定。
重要注意：安装前必须确认电源已断电，确保安全操作。
使用寿命多久？会老化吗？
正常使用寿命：20-30年（室内环境，避免阳光直射和机械损伤）
老化因素及预防：
① 紫外线照射：长期阳光直射会导致底盒变色变脆
→ 预防措施：室内使用或室外采取遮阳措施
② 极端温度波动：频繁的冷热交替可能加速老化
→ 预防措施：保持环境温度在-15℃至+40℃范围内
③ 化学腐蚀：强酸强碱环境会影响底盒性能
→ 预防措施：避免接触腐蚀性化学物质
④ 机械损伤：外力撞击、挤压导致破损
→ 预防措施：合理布置，避免重载区域
RAS系统维护建议：在室内环境中，避免阳光直射和机械损伤，可保持长期稳定性能。建议每半年检查一次底盒是否有松动、裂纹。正常情况下，无需特殊维护即可长期使用。如发现底盒变色、变脆或松动，及时更换即可。
适用于哪些RAS系统环节？
86型明装底盒在RAS系统中的主要应用场景：
① 水泵控制开关固定：用于水泵启停控制开关的安装和保护，确保控制线路安全可靠。
② 增氧设备插座安装：罗茨风机、微孔增氧机等设备的电源插座固定，保证供氧系统电力供应稳定。
③ 控制系统面板固定：PLC控制器、触摸屏、温控器等设备的安装底座，确保控制系统正常运行。
④ 照明开关安装：养殖池周边照明系统的开关固定，保障夜间操作安全。
⑤ 监测设备插座固定：水质监测仪、温度计、溶解氧仪等设备的电源插座安装，确保监测数据稳定可靠。
特别提示：在高湿度区域（如过滤间、水池周边），建议加装防水罩，防止水汽进入底盒。所有接线必须在底盒内完成，严禁电线在线管内接头。
价格多少？批量购买有优惠吗？
当前价格：
• 活动价：1.09元/个（原价2.73元）
• 限时优惠：省60%！
• 全国包邮（偏远地区除外）
批量采购优惠政策：
① 50-100个：可享受批发价，具体价格请联系客服咨询，预计可再优惠5-10%
② 100个以上：量大从优，另有运费优惠，预计可优惠10-15%
③ 工程采购（200个以上）：可提供增值税专用发票，支持定制，享受最优惠价格
④ 长期合作客户：建立合作关系后，可享受专属折扣和优先发货权
性价比分析：相比市场同类产品（通常2-5元/个），本产品活动价仅1.09元/个，性价比极高。对于RAS系统大规模建设，一次性采购200个仅需218元，比市场价节省178-782元。PVC材质虽然价格便宜，但阻燃性能和耐腐蚀性完全符合国家标准，综合性价比最优。
质量认证有哪些？符合国家标准吗？
执行标准：JG/T3050-1998《建筑用绝缘电工套管及配件》国家标准
质量认证项目：
① 阻燃等级认证：氧指数OI≥32%，自熄时间≤30秒，VW-1级阻燃
② 电气性能认证：绝缘电阻高，耐压能力强，符合JG/T3050标准
③ 承重性能认证：承受500N压力无永久变形
④ 环保认证：无毒无害符合建筑材料环保要求
⑤ 尺寸精度认证：外形尺寸86×86mm符合国标要求
⑥ 耐候性认证：使用温度-15℃至+40℃，适应各种环境
质量保证：所有技术指标均经过第三方检测机构验证，符合甚至优于国家标准要求。产品出厂前经过严格的质量检验，合格率99.9%以上。提供产品质量合格证，支持现场抽样检测。
售后服务：质量问题7天无理由退换货，非人为损坏1年质保，终身技术支持。
