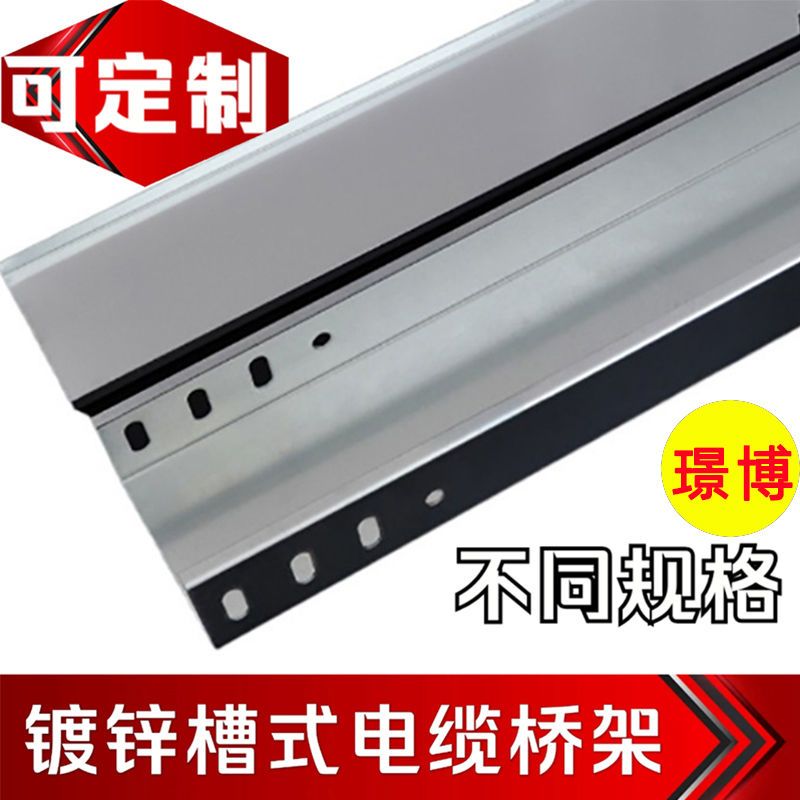

电缆桥架 明线走线槽 槽式梯式防火铁皮线槽
📊 核心技术参数与性能指标
材质标准
国标碳素结构钢
防腐工艺
热浸镀锌+静电喷塑
锌层厚度
盐雾试验3000小时+
防火等级
防火熔点达标
⚠️ 使用注意事项(至关重要)
- 安装前检查桥架是否有变形、锈蚀、涂层破损等情况，发现问题及时处理
- 线槽内线缆容量不超过截面积的70%，避免过载影响散热
- 金属桥架必须可靠接地，非镀锌桥架两端需跨接铜芯接地线（≥BVR-4mm²）
- 直线段长度超过30m时需加装伸缩节，跨越变形缝处设补偿装置
- 潮湿环境使用时，定期检查涂层完整性，发现破损及时刷涂富锌涂料修补
- 避免长期过载运行，按照设计规范敷设电缆，保持安装环境干燥通风
🔧 安装使用与维护指南
确定布线路由
根据现场实际情况规划布线路径，保持直线美观，避开高温、腐蚀性区域。测量所需长度，准备相应规格的桥架及配件。
固定支架安装
每隔50cm使用冲击钻（6mm钻头）打眼，安装胀塞后用自攻丝拧紧固定。水平敷设时跨距一般为1.5-3.0m，垂直敷设时固定间距不宜大于2m。
桥架连接组装
将桥架放置在支架上，连接口处应平整紧密，接缝处平直无错位。槽盖装上后应平整无翘角，出线口位置正确。使用配套的连接片、螺栓固定。
电缆敷设
布放线缆时，线槽内的线缆容量不超过线槽截面积的70%。先敷设主干电缆，再敷设分支电缆。电缆应排列整齐，避免交叉挤压。
接地与验收
金属电缆线槽间及其支架全长应不小于2处与接地干线相连接。非镀锌桥架连接板两端跨接铜芯接地线。完成安装后进行全面检查验收。
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 桥架表面出现锈斑 | 涂层破损或环境过于潮湿 | 清理锈蚀部位，刷涂富锌涂料修补，加强通风除湿 |
| 连接处松动 | 螺栓未拧紧或振动导致 | 重新紧固螺栓，必要时加装防松垫圈 |
| 槽盖翘起不平 | 安装不当或受热变形 | 重新调整安装，检查是否有热源影响，更换变形部件 |
| 接地电阻过大 | 接地连接不良或氧化 | 检查接地连接点，清除氧化物，重新可靠连接 |
| 电缆散热不良 | 线缆填充率过高 | 减少线缆数量或更换更大规格桥架，确保填充率≤70% |
💡 RAS系统特别提示:在RAS循环水养殖系统中，电气设备密集且环境潮湿，电缆桥架的防腐性能至关重要。建议选择热浸镀锌+喷塑双重防护的桥架，安装在离地面至少30cm高度，避免积水浸泡。定期检查桥架涂层完整性，发现破损及时修补，确保电气系统长期稳定运行。
❓ 常见问题解答
本款电缆桥架采用优质冷轧钢板基材（符合GB/T700-2006 Q235A标准），表面经过热浸镀锌+静电喷塑双重防腐处理，锌层厚度≥12μm，喷塑膜厚均匀且附着力强。相比普通桥架，具有更优异的耐腐蚀性能，特别适合RAS养殖系统等高湿环境使用。
常用规格包括：100×50mm、200×100mm、300×100mm、400×100mm、500×150mm、600×150mm等，厚度有0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、2.5mm可选。支持定制特殊尺寸，兼容各种电缆敷设需求。
采用热浸镀锌工艺，锌层厚度达标，盐雾试验可达3000小时以上。喷塑层采用优质塑粉，膜厚均匀，附着力达1级（GB/T9286标准）。防火熔点600℃~1080℃，在潮湿、酸碱环境下表现优异，使用寿命长达10年以上。
安装步骤：1）确定布线路由，保持直线美观；2）每隔50cm用冲击钻打眼，使用胀塞和自攻丝固定；3）线槽内线缆容量不超过截面积的70%；4）连接口处平整紧密，槽盖装上无翘角；5）金属桥架需接地，非镀锌桥架两端跨接铜芯接地线（≥BVR-4mm²）。
正常使用条件下，镀锌喷塑桥架使用寿命可达10-15年。定期维护（清洁、检查涂层完整性）可延长使用寿命。在高腐蚀环境中，建议每年检查一次涂层状况，发现破损及时修补。
广泛应用于RAS循环水养殖系统的电气布线：水泵房供电线路、增氧设备控制线、水质监测传感器线路、紫外线杀菌器电源线、生物滤池控制系统等。特别适合潮湿、高湿度环境的电缆防护。
当前活动价仅1.56元起，性价比极高！批量采购（工程用量）可享受更优惠价格。🛒 立即抢购 · 享受优惠
产品符合国家标准：GB/T11253（碳素结构钢冷轧薄钢板）、CECS31:91（钢制电缆桥架工程技术规程）、JB/T0216-2000（电缆桥架行业标准）。所有产品均通过承载力测试、耐腐蚀测试及外观检查，确保安全合规。
⭐ 用户真实评价
我的RAS系统有12个养殖池，之前电线都是直接钉墙上，既不安全也不美观。用了这款镀锌喷塑桥架后，整个配电室焕然一新。最重要的是防腐性能好，在高湿环境下用了半年多，一点锈迹都没有。强烈推荐给做工厂化养殖的朋友！
我们承接了一个大型RAS系统建设项目，需要大量桥架用于电气布线。这款产品材质扎实，Q235A钢材符合国标，镀锌层厚度检测达标。安装后发现承重能力强，200米跨度无下垂。已经列入公司合格供应商名录，后续项目继续合作。
我自己在家搞了个小型的RAS系统养观赏鱼，电线乱糟糟的很头疼。朋友推荐用这个桥架，没想到效果这么好！安装简单，一个人就能搞定。价格也很实惠，1.56元一米，比实体店便宜太多了。现在线路整整齐齐，看着就舒服。
我们公司专门做水产养殖设备安装，经常需要采购桥架。这款产品质量稳定，批次之间差异小，镀锌喷塑工艺成熟。厂家服务态度好，技术支持到位，能根据项目需求提供定制化方案。已经合作3个项目，非常满意，长期合作伙伴！
