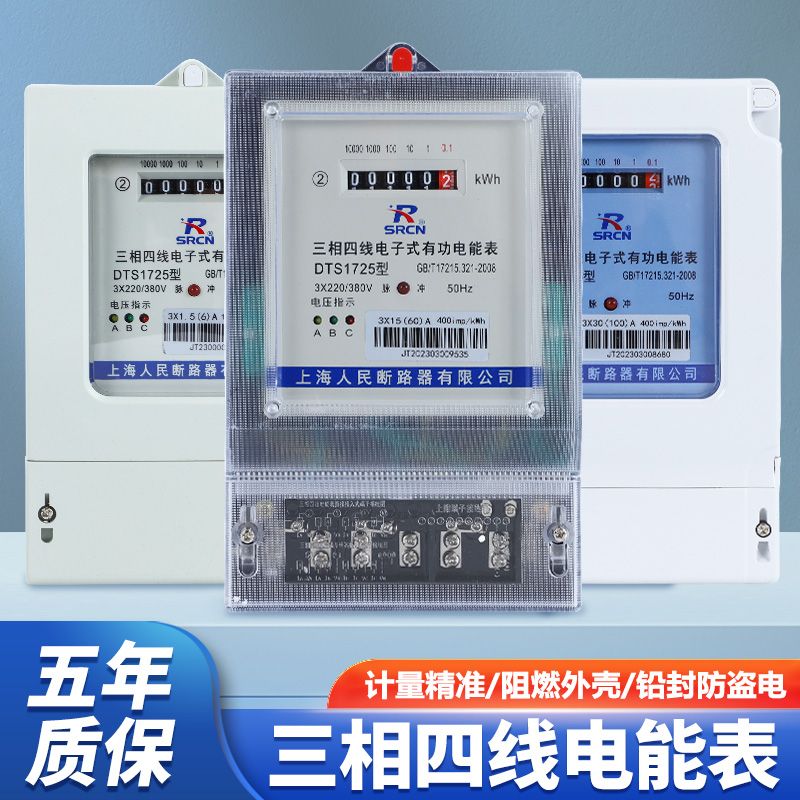

上海人民三相四线智能电能表380V
📊 核心技术参数与性能指标
额定电压
3×220/380V
精度等级
1.0级
过载倍数
4倍
使用寿命
15年
⚠️ 使用注意事项(至关重要)
- 安装必须由持证电工操作,严禁带电接线,必须先断开上级总电源并确认断电
- 严格匹配相序,必须按照A、B、C三相相位顺序对应接入电表端子,严禁接反相序
- 经电流互感器接入时,S1接电表电流进线端,S2接出线端并可靠接地,二次侧严禁开路
- 核对电表铭牌参数,确认额定电压、额定电流、适配互感器变比与现场工况匹配
- 穿戴绝缘手套、绝缘鞋等安全防护装备,使用经检测合格的绝缘工具
- RAS养殖环境潮湿,电表应安装在干燥通风处,避免水汽侵入影响计量精度
🔧 安装使用与维护指南
安全准备
断开上级总电源,使用验电器确认断电无误。穿戴绝缘手套、绝缘鞋,准备合格绝缘工具。核对电表铭牌参数与现场工况匹配。
区分接线类型
三相四线电表需接入3根相线+1根零线。根据负载电流选择直接接入式(电流<100A)或经互感器接入式(电流>100A)。
直接接入式接线
1、4、7接电源侧A、B、C相;3、6、9接负载侧;2、5、8接电压线圈;10、11接零线。确保相序正确,接线牢固。
互感器接入式接线
电流互感器S1接电表1、4、7端子(电流进线),S2接3、6、9端子(电流出线)并接地。电压线圈接2、5、8端子。严禁电流互感器二次侧开路!
检查验证
检查所有接线无误后,通电测试。观察电表显示屏是否正常,计量是否准确。建立维护档案,记录安装日期和初始读数。
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 显示屏无显示 | 电源未接通、电压异常或内部故障 | 检查电源接线,测量输入电压(额定电压±10%),若正常则联系厂家 |
| 数据不准确 | 铅封损坏、计数器卡字或窃电 | 检查铅封完整性,排除人为因素,调整计数器或返厂维修 |
| 时钟电池欠压 | 电池老化或电路故障 | 更换时钟电池,检查电池防钝化电路,保障停电后显示正常 |
| 通信故障 | RS485参数错误、线路干扰或模块损坏 | 检查通信参数设置,排除线路干扰,必要时更换通信模块 |
| 烧表故障 | 超负荷运行、接线端子接触不良 | 检查负载功率,紧固接线端子,避免过载,必要时更换电表 |
💡 RAS系统特别提示:在RAS循环水养殖系统中,水泵、增氧机、搅拌机等设备24小时连续运行,用电量巨大。安装三相电表可精确计量各设备能耗,帮助分析用电结构,优化运行策略。建议为每台大功率设备单独安装电表,便于精细化管理。电表应安装在配电箱内,远离水源和潮湿环境,定期检查接线是否松动,确保计量准确和安全运行。每半年清洁一次电表表面,每年送检校验一次。
❓ 常见问题解答
三相四线电子式电表采用数字采样处理技术及SMT工艺制造,使用进口专用大规模集成电路,16位A/D转换、数字乘法器。相比传统机械式电表,具有精度高(1.0级)、过载能力强(4倍)、误差线性好、寿命长(15年)、抗干扰能力强等特点。一线或两线断电时计量准确度不受影响,具有断相指示功能,支持RS485通讯实现远程抄表。
技术参数:额定电压3×220/380V,精度等级1.0级,额定频率50Hz,工作温度-25℃~+55℃,启动电流≤0.5%Ib,过载倍数4倍,电表功耗<2W。完全满足RAS循环水养殖系统中水泵、增氧机、搅拌机等大功率设备的用电计量需求。1.0级精度是工业标准配置,在20℃~60℃温变下保持±0.2%稳定性,能准确计量设备能耗,帮助优化用电成本。
安装步骤:1)断开上级总电源,确认断电后操作;2)区分接线类型(三相四线需接3根相线+1根零线);3)按A、B、C相序对应接入电表端子,严禁接反;4)直接接入式:1、4、7接电源侧A、B、C相,3、6、9接负载,2、5、8接电压线圈,10、11接零线;5)经互感器接入:S1接电表电流进线端(1、4、7),S2接出线端(3、6、9)并接地;6)检查接线无误后通电测试。注意:必须由持证电工操作,电流互感器二次侧严禁开路!
设计使用寿命可达15年。建议每6个月清洁仪表表面及通风口,避免灰尘堆积影响散热。定期(每年)将电表送至专业机构进行校验,确保计量准确性。如发现显示屏无显示、数据抄读失败、计量异常等情况,应及时检查电源接线、通信参数或联系厂家维修。长期不用时需断开电源,妥善保管在干燥环境中。
主要应用于:1)循环水泵用电计量(罗茨鼓风机、离心泵等大功率设备);2)增氧机用电量监测;3)搅拌机能耗统计;4)水处理设备(紫外线杀菌器、臭氧发生器)用电管理;5)加热/冷却系统电费核算;6)养殖场总用电量监控。通过精确计量各设备能耗,可分析用电结构,优化运行策略,降低能源成本。特别适合24小时连续运行的RAS系统,帮助养殖户掌握真实用电情况。
常见问题及处理:1)显示屏无显示——检查电源接线是否松动,测量输入电压是否正常(额定电压±10%),若电压正常则需联系厂家;2)数据不准确——检查铅封是否完好,排除窃电可能,或计数器卡字需调整;3)时钟电池欠压——更换时钟电池,保障停电后液晶显示和时间记录;4)通信故障——检查RS485通信参数设置、线路连接,排除干扰;5)烧表故障——检查是否超负荷运行,接线端子接触是否良好,严格控制功率避免过载。
目前活动价仅需44.00元/台,原价110.00元,限时优惠省60%。通过拼多多官方链接购买享受全国包邮服务,批量采购还有更多优惠。
🛒 立即购买 · 享受优惠产品质量可靠,符合多项国家标准:GB/T17215.321-2008《1级和2级静止式交流有功电度表》、GB/T15283-1994、GB/T15282-1994。采用优质铝合金压铸基架,经过时效处理,具有良好的稳定性。采用双宝石转动轴承,减小磨擦力矩,计度器转动轴两端采用宝石结构,转动更为灵活。采用高矫顽力合金永磁磁钢,性能更加稳定。但请注意:安装必须由持证电工操作,严禁带电接线,电流互感器二次侧严禁开路!
