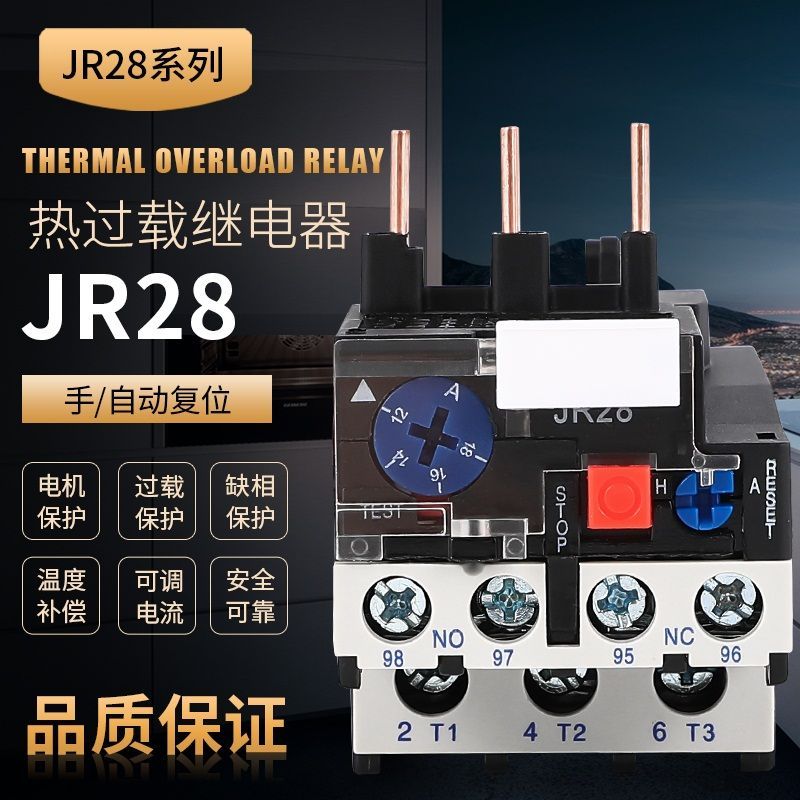

JR28-25热继电器 RAS系统电机过载保护器
📊 核心技术参数与性能指标
⚠️ 使用注意事项(至关重要)
- 整定电流调整：必须根据电机铭牌额定电流调整，建议设置为额定电流的1.05-1.1倍，严禁随意调大或调小
- 安装方向：必须垂直安装，倾斜度不超过5°，否则会影响动作精度，甚至导致误动作或不动作
- 环境温度：工作环境温度应在-5℃~+40℃之间，超出此范围需考虑温度补偿或选用特殊型号
- 匹配接触器：必须与CJX2-09/12/18/25系列接触器配套使用，确保电气参数匹配
- 定期检查：每周检查外观有无烧焦、变形，每月清洁灰尘并检查接线松动情况
- 禁止事项：严禁短接热继电器触点强行运行，严禁在带电状态下调整整定电流
🔧 安装使用与维护指南
确认电机参数
查看电机铭牌，记录额定电流、额定电压、功率等参数。例如：5.5kW电机，额定电流约11A，额定电压380V。
选择合适规格
根据电机额定电流选择JR28-25的整定范围。11A电机应选择整定范围包含11A的型号，通常选择9-13A或10-14A档位。
正确接线
1）热元件（主触点T1/T2/T3）串联在主电路中，接在接触器下方；2）常闭触点（95-96）串联在控制电路中，与接触器线圈回路串联；3）辅助触点（97-98）可用于信号指示（可选）。
调整整定电流
旋转调节旋钮，将刻度调至电机额定电流值。例如11A电机，调至11A位置。首次运行时观察1-2小时，如无误动作则正常；如有误动作，可适当调大至11.5A（不超过额定电流的1.1倍）。
测试与验收
通电后按下测试按钮（如有），验证热继电器能否正常断开电路。运行24小时后检查温升是否正常，接线端子有无松动。记录初始整定值，便于后续维护参考。
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 热继电器不动作 | 1. 整定值调得过大 2. 热元件烧断 3. 接线错误 4. 机构卡滞 |
1. 重新调整整定值至正确范围 2. 更换热继电器 3. 检查接线，按说明书纠正 4. 清理异物或更换 |
| 热继电器误动作 | 1. 整定值调得过小 2. 电机启动时间过长 3. 操作频率过高 4. 安装位置振动大 5. 环境温度过高 |
1. 适当调大整定值（不超过1.1倍额定电流） 2. 检查电机负载，排除堵转 3. 降低操作频率或选用大容量型号 4. 改善安装环境，加装减震垫 5. 改善通风或选用高温型 |
| 复位失败 | 1. 复位按钮卡滞 2. 双金属片变形 3. 内部机构损坏 |
1. 清理复位按钮周围异物 2. 更换热继电器 3. 立即更换新件 |
| 接线端子过热 | 1. 接线松动 2. 接触不良 3. 负载电流过大 |
1. 紧固接线螺钉（扭矩1.2-1.5N·m） 2. 清理氧化层，重新接线 3. 检查电机是否过载，排除故障 |
💡 RAS系统特别提示：在循环水养殖系统中，增氧泵和水泵是关键设备，一旦因过载烧毁将导致水中溶解氧急剧下降，可能在2-4小时内造成鱼类大量死亡。建议每台电机都配置热继电器，并设置备用泵自动切换系统。同时，每月至少进行一次模拟过载测试，确保保护装置正常工作。
❓ 常见问题解答
1. 这款热继电器和普通产品有什么区别？
JR28-25热继电器采用双金属片原理，具有断相保护功能（普通产品可能没有），内置温度补偿机制，适应-5℃~+40℃环境温度变化，机械寿命高达100万次，电气寿命30万次以上，特别适合RAS系统中频繁启停的增氧泵、水泵保护。
2. 整定电流范围是多少？如何调整？
JR28-25热继电器的整定电流范围为0.1-25A，通过旋转调节旋钮进行调整。调整方法：根据电机铭牌上的额定电流值，将旋钮刻度调至对应数值。例如，5.5kW电机额定电流约11A，则将旋钮调至11A位置。建议实际整定值为电机额定电流的1.05-1.1倍。
3. 如何正确接线和安装？
接线方法：1）热元件（主触点）串联在主电路中，接在接触器下方；2）常闭触点（95-96）串联在控制电路中，与接触器线圈回路串联。
安装要求：必须垂直安装（倾斜度≤5°），远离发热源，确保通风良好，使用M4螺钉紧固，扭矩控制在1.2-1.5N·m。
4. 使用寿命多久？如何维护保养？
机械寿命≥100万次，电气寿命≥30万次，正常使用可达5-8年。
维护要求：每周检查外观有无烧焦、变形；每月清洁灰尘，检查接线是否松动；每季度测试动作可靠性；每年校验整定电流准确性。发现异常立即更换。
5. 适用于哪些RAS系统规模的电机？
JR28-25适用于0.1-25A范围内的三相异步电动机，可保护0.04-11kW功率的电机。
典型应用：小型增氧泵（0.75-2.2kW）、中型循环水泵（3-7.5kW）、大型过滤系统电机（7.5-11kW）。需配合CJX2-09/12/18/25系列接触器使用。
6. 常见故障有哪些？如何处理？
常见故障及处理：
1）不动作——检查整定值是否过大、热元件是否烧断、接线是否正确；
2）误动作——检查整定值是否过小、电机启动时间是否过长、安装位置振动是否过大；
3）复位失败——检查复位按钮是否卡滞、双金属片是否变形。无法修复时立即更换。
7. 价格多少？哪里买最划算？
活动价仅需10.24元/件，原价25.6元，限时优惠60%！批量采购（10件以上）请联系客服咨询更优价格。拼多多官方店铺购买，正品保证，全国包邮，支持7天无理由退换。
🛒 立即抢购 · 享受优惠
8. 质量有保障吗？售后如何？
产品符合GB/T 14048.4国家标准，通过CCC认证，质保期12个月。提供专业技术支持，使用过程中遇到任何问题可随时咨询。支持7天无理由退换货，质量问题免费换新。九派动保专注RAS系统配件5年，服务超过2000家养殖场，口碑可靠。
