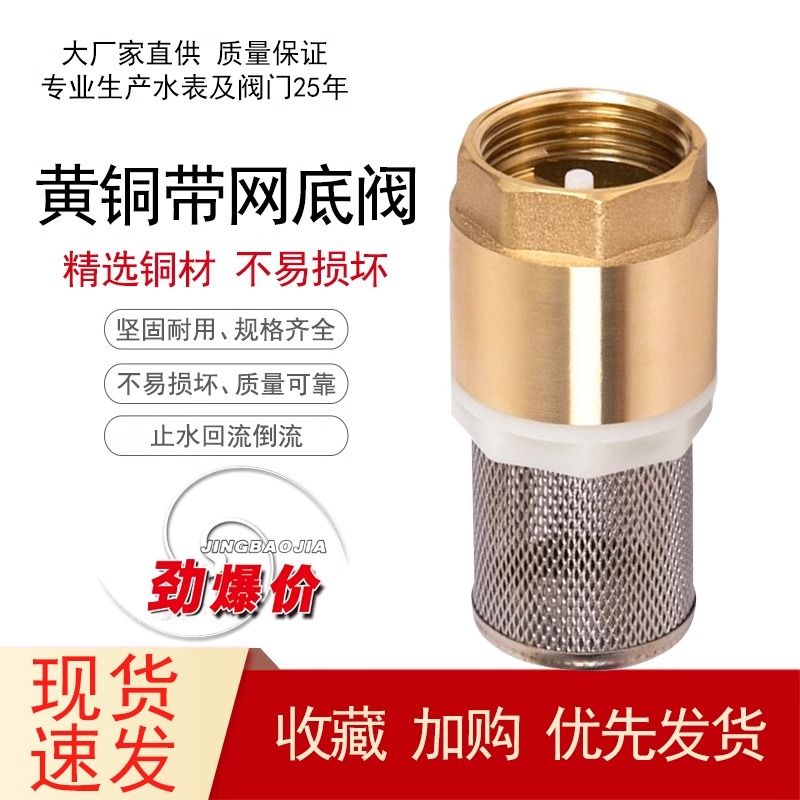

DN50带滤网止回底阀 - RAS水泵专用防倒流底阀
📊 核心技术参数与性能指标
🔧 材质规格
优质黄铜HPb59-1
阀体、阀盖、阀瓣均为黄铜制造,耐腐蚀性强。不锈钢滤网,有效阻挡杂物。
📏 尺寸参数
DN50(2寸)
高度H=138mm,宽度S=67mm,外径ΦD=82.6mm。适配DN50管道系统。
💪 压力温度
PN1.6MPa, -20~110℃
公称压力1.6MPa,工作温度范围广,满足RAS系统各种工况需求。
⏱️ 使用寿命
正常使用5年以上
黄铜材质不易老化,定期维护可延长使用寿命。节能5-7%,性价比高。
⚠️ 使用注意事项(至关重要)
- 底阀必须垂直安装,阀盖朝下,确保阀瓣受力方向正确,滤网完全浸入介质中,避免露出水面进气导致水泵空转
- 与吸水管连接要紧密,使用生料带或密封胶密封,防止漏气影响吸水效率,导致水泵无法正常抽水
- 安装前应将阀门清洗干净,去掉阀瓣上的塑料保护套(如果有),清除运输过程中产生的污物和杂质
- 首次启动前必须向吸水管中充满水,然后迅速启动水泵,造成吸水管内半真空状态,将水吸入竖直管
- 每月清理1次滤网,捞出泥沙、杂草、杂物,避免堵塞导致出水不足,影响水泵正常工作
- 冬季停用时必须排空内部介质,防止冻裂阀体,延长使用寿命。发现密封件老化应及时更换
🔧 安装使用与维护指南
安装前准备
仔细检查阀体外观,确认无损伤、裂纹或缺陷。去掉阀瓣上的塑料保护套(如果有)。清除运输过程中产生的污物和杂质。准备好所需的安装工具和密封材料(生料带或密封胶)。
确定安装位置
底阀应安装在水泵吸水管的最底端,必须垂直安装,阀盖朝下。确认安装位置的深度,确保滤网能完全浸入水中,避免露出水面。检查水泵吸水管接口是否为内螺纹,口径是否匹配(DN50)。
正确安装连接
在管道螺纹上缠绕适量的生料带(顺时针方向3-5圈),或使用密封胶。将底阀对准管道接口,确保垂直安装。用手初步拧紧后,使用合适的扳手继续拧紧,注意不要过度用力以免损坏螺纹。检查连接是否紧密,无松动。
首次启动充水
安装完成后,首次启动前必须向吸水管中充满水。然后迅速启动水泵,造成吸水管内半真空状态,将水吸入竖直管,完成泵水过程。如吸程过大,可能需要重复几次充水启动。以后停泵、开泵前不必再充水。
定期维护保养
建议每月清理1次滤网,捞出泥沙、杂草、杂物,避免堵塞。每年检查1次密封件,查看密封圈是否老化、破损,及时更换。冬季停用前排空内部介质,防止冻裂阀体。如发现阀瓣卡滞、密封不严等现象,应及时维修或更换新阀。
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 水泵抽不上水 | 滤网堵塞;底阀漏气;阀瓣卡滞;吸水管未充满水 | 清理滤网去除杂物;检查连接处是否漏气,重新密封;检查阀瓣是否卡住,清理后重新安装;首次启动前确保吸水管充满水 |
| 频繁漏水 | 密封件老化破损;法兰螺栓松动;阀瓣与阀座密封面损坏 | 更换密封圈或橡胶垫;检查并拧紧法兰螺栓;修复或更换阀瓣和阀座密封面 |
| 出水不足 | 滤网堵塞严重;底阀口径太小;管道有漏气点 | 彻底清洗滤网;确认底阀口径与水泵吸水管匹配(DN50);检查管道各连接处,消除漏气点 |
| 阀瓣卡滞无法关闭 | 杂物卡在阀瓣与阀座之间;阀瓣变形;弹簧失效(如有) | 拆卸清洗阀腔,去除卡滞杂物;检查阀瓣是否变形,必要时更换;检查弹簧状态,更换失效弹簧 |
| 滤网严重堵塞 | 水中杂质过多;长时间未清理;滤网孔径太小 | 立即清理滤网;建立定期清理制度(每月1次);如水质较差,可选用网孔更大的滤网(≥2mm) |
| 腐蚀穿孔 | 材质选错(非黄铜或不锈钢);介质具有强腐蚀性;长期使用未维护 | 确认材质是否适合当前介质,必要时更换316L不锈钢底阀;改善水质或添加防腐剂;加强日常维护保养 |
💡 RAS系统特别提示: 在RAS循环水养殖系统中,带滤网止回底阀是水泵配套的关键部件,主要应用于以下几个重要场景:1.水泵吸水口:安装在水泵吸水管的最底端,防止停泵时水倒流回水源,保持吸水管内始终充满水,避免水泵干转损坏叶轮;2.井底吸水:用于从水井中抽水,滤网能有效阻挡井水中的泥沙、石子等杂物进入水泵,保护水泵;3.养殖池抽水:用于从养殖池中抽取循环水,滤网能防止鱼粪、饲料残渣、死鱼、水草等杂物进入水泵,保证水质清洁;4.蓄水池取水:用于从蓄水池、沉淀池中取水,滤网能阻挡水中的悬浮物、藻类等杂质;5.河道湖泊取水:用于从自然水体中取水,滤网能阻挡树叶、塑料袋、小鱼、螺蛳等异物。底阀的滤网是第一道防线,能有效保护水泵叶轮免受杂物损坏,延长水泵使用寿命。同时,底阀的止回功能可节能5-7%,降低运行成本,使用1-2年节省的电费即可收回购买成本。在安装和使用底阀时,务必注意以下几点:必须垂直安装,阀盖朝下,滤网完全浸入水中;与吸水管连接要紧密,防止漏气;每月定期清理滤网,避免堵塞;冬季停用时排空内部介质,防止冻裂。对于关键部位(如主循环水泵),建议选用质量更可靠的底阀,并考虑设置备用底阀。切记:底阀虽小,但作用重大,一旦失效可能导致水泵损坏、系统停机,务必重视其选型、安装和维护。
❓ 常见问题解答
本款底阀采用优质黄铜HPb59-1材质制造,阀体、阀盖、阀瓣均为黄铜。黄铜材质具有优异的耐腐蚀性能,在空气和水中能自然形成一层致密的保护膜,有效阻止内部金属进一步腐蚀。对淡水、海水、多种非氧化性酸、碱、盐溶液都有良好的耐蚀性,特别适合RAS循环水养殖系统的潮湿环境。黄铜还具有良好的抑菌性,对大肠杆菌、军团菌等常见水媒致病菌有效,保证水质卫生安全。相比铸铁底阀,黄铜底阀更轻便,不易生锈,使用寿命更长。滤网采用不锈钢材质,耐腐蚀性强,能有效阻挡泥沙、杂草、杂物等进入水泵。
本款底阀公称通径DN50(2寸),对应英寸尺寸为2"。参考黄铜带过滤底阀标准尺寸:高度H=138mm,宽度S=67mm,外径ΦD=82.6mm。连接形式为内螺纹连接,管螺纹符合ISO 228国际标准,与市面上大多数DN50管道配件兼容性好。适用于公称压力PN1.6MPa的管道系统,工作压力范围0-1.6MPa。工作温度范围-20℃至110℃,满足绝大多数RAS系统的使用需求。安装前请确认水泵吸水管接口为内螺纹,且口径匹配(DN50)。底阀必须垂直安装,阀盖朝下,滤网完全浸入水中。
本款底阀公称压力PN1.6MPa(16bar),能够承受的最大工作压力为1.6MPa。在实际应用中,建议工作压力控制在1.0MPa以内,以确保长期稳定运行和安全余量。工作温度范围:-20℃至110℃(部分产品可达120℃)。这个温度范围完全满足RAS循环水养殖系统的需求,因为养殖水温一般控制在15-30℃之间。黄铜材质在高温下仍能保持良好的机械性能和密封性能,不会因温度变化而变形或泄漏。需要注意的是,冬季停用时必须排空内部介质,防止冻裂阀体。
安装步骤:1.安装前仔细检查阀体外观,确认无损伤,清除运输过程中产生的污物;2.去掉阀瓣上的塑料保护套(如果有);3.确认底阀必须垂直安装,阀盖朝下,滤网完全浸入水中;4.将底阀安装在水泵吸水管的最底端,使用生料带或密封胶密封螺纹连接,防止漏气影响吸水效率;5.用手初步拧紧后,使用合适的扳手继续拧紧,注意不要过度用力以免损坏螺纹;6.首次启动前向吸水管中充满水,然后迅速启动水泵,造成吸水管内半真空状态,将水吸入竖直管。注意事项:1.底阀必须垂直安装,不能水平安装;2.滤网必须完全浸入水中,避免露出水面进气导致水泵空转;3.与吸水管连接要紧密,防止漏气;4.安装位置应便于日后检修和清洗滤网。
正常使用情况下,黄铜带滤网止回底阀的使用寿命为5年以上,定期维护保养可延长使用时间。黄铜材质本身不会老化,但密封面可能因长期使用而磨损,橡胶密封件会随时间老化。影响使用寿命的因素包括:1.工作压力和温度是否在额定范围内;2.介质是否含有固体颗粒或腐蚀性物质;3.安装是否正确,是否垂直安装;4.是否定期进行维护保养,特别是滤网清洗。建议每月清理1次滤网,捞出泥沙、杂草、杂物,避免堵塞导致出水不足;每年检查1次密封件,查看密封圈是否老化、破损,及时更换。如发现阀瓣卡滞、密封不严或滤网严重堵塞等现象,应及时维修或更换新阀。
本款带滤网止回底阀广泛应用于RAS循环水养殖系统的水泵吸水环节:1.水泵吸水口:安装在水泵吸水管的最底端,防止停泵时水倒流回水源,保持吸水管内始终充满水,避免水泵干转;2.井底吸水:用于从水井中抽水,滤网能有效阻挡井水中的泥沙、杂物进入水泵;3.水池抽水:用于从养殖池、蓄水池中抽水,滤网能防止鱼粪、饲料残渣、水草等杂物进入水泵;4.河道取水:用于从河流、湖泊中取水,滤网能阻挡水中的树叶、塑料袋、小鱼等异物;5.循环水系统:用于RAS系统的循环水抽取,保证水质清洁,保护水泵。底阀的滤网是第一道防线,能有效保护水泵叶轮免受杂物损坏,延长水泵使用寿命。同时,底阀的止回功能可节能5-7%,降低运行成本。
目前活动价仅需7元,原价约17.5元,限时优惠省60%!同类黄铜带滤网底阀市场价一般在12-25元之间,本款产品价格极具竞争力。通过拼多多官方链接购买可享受平台保障、全国包邮和售后无忧服务。点击页面购买按钮即可享受优惠价格。批量采购(如养殖场需要多个水泵配套)可联系客服咨询更多优惠,统一采购更划算。考虑到黄铜材质的耐用性、长使用寿命以及节能效果(5-7%),这款产品的性价比非常高,使用1-2年节省的电费即可收回购买成本。
🛒 立即抢购 · 享受优惠本产品严格执行国家标准GB/T 13927-2008《工业阀门压力试验》。黄铜材质选用HPb59-1,符合国家标准要求。管螺纹符合ISO 228国际标准,确保与各种管道配件的兼容性。产品出厂前已按相关标准进行了检验和各项性能试验,包括强度试验和密封性试验,达到标准要求。虽然本产品为经济型产品,但质量控制严格,能够满足RAS系统的使用需求。提供7天无理由退换服务,使用过程中有任何质量问题可随时联系售后团队处理。
