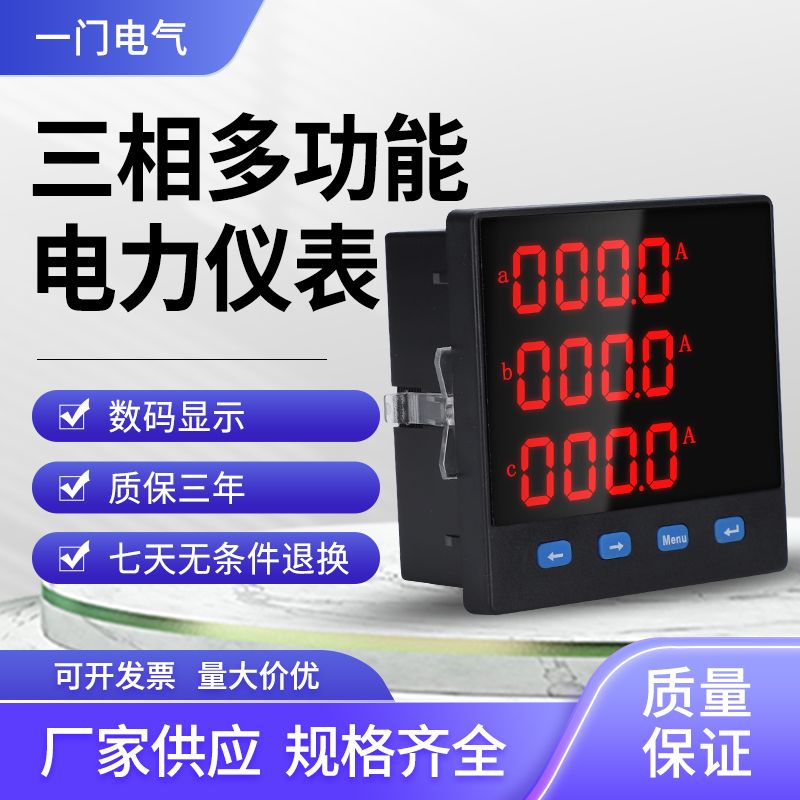

三相数显多功能仪表 - RAS循环水养殖系统专用电力监控仪表
📊 核心技术参数与性能指标
⚡ 测量精度
电压精度：0.5级
电流精度：0.5级
功率精度：0.5级
电能精度：0.5级
频率精度：0.1Hz
🔌 电气参数
电压测量：AC100V/400V
电流测量：AC1A/5A
频率范围：40-65Hz
功率因数：0.000-1.000
电源范围：AC/DC 80-270V
📡 通讯功能
通讯接口：RS-485
协议标准：Modbus-RTU
波特率：可设置
通讯距离：最大1200米
通讯方式：多点通讯
⚙️ 系统功能
测量参数：电流/电压/功率/频率
电能计量：有功/无功电能
显示方式：三排LED数码管
网络配置：三相三线/四线
工作温度：-10℃至55℃
⚠️ 使用注意事项(至关重要)
- 接线时务必确保相序一致、方向正确，否则会出现功率和电能数值符号错误
- 电压输入不得高于额定值（100V或400V），否则应考虑使用电压互感器（PT）
- 电流输入标准为5A，大于5A的情况应使用外部电流互感器（CT），接线应采用串接方式
- 在拆除电流输入连线前，必须先断开CT一次回路或短接二次回路，防止开路危险
- RS-485通讯线A/B极性不能接反，通讯线建议采用屏蔽双绞线以提高抗干扰能力
- 建议在电源火线侧安装1A保险丝，对于电力品质较差的地区建议加装浪涌抑制器
🔧 安装使用与维护指南
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 显示异常或无显示 | 电源电压异常、接线松动、保险丝熔断 | 检查电源电压是否正常，检查接线端子是否松动，更换熔断的保险丝 |
| 测量数值不准确 | CT/PT变比设置错误、相序接错、输入信号异常 | 重新设置CT/PT变比，检查相序是否一致，确认输入信号正常 |
| 通讯失败 | RS-485接线错误、通讯参数不匹配 | 检查RS-485 A/B线是否接反，核对通讯地址和波特率设置 |
| 功率数值符号错误 | 相序或方向接错 | 检查并调整相序，确保电压电流方向一致 |
| 仪表过热 | 工作环境温度过高、通风不良 | 改善通风条件，确保工作环境温度在规定范围内 |
💡 RAS系统特别提示：在RAS循环水养殖系统中，该三相数显仪表是电力监控的重要工具。正确配置和使用该仪表对整个系统运行至关重要：1.设备监控-可监测循环水泵、增氧机、投饵机、温控设备等主要设备的电力消耗和运行状态；2.能耗管理-统计各区域、各设备的用电量，分析能耗规律，优化用电策略；3.安全预警-通过监测电流、功率变化，及时发现设备异常，预防设备故障；4.远程监控-通过RS-485接口连接监控系统，实现远程数据采集和设备状态监控；5.智能控制-与自动化系统联动，根据用电情况优化设备运行；6.数据分析-收集历史用电数据，为系统优化和扩容提供依据。该仪表特别适合中大型RAS养殖场的电力管理系统，是实现智能化养殖的重要组成部分。
❓ 常见问题解答
本款三相数显多功能仪表相比普通产品具有以下优势：1.高精度测量-采用高精度AD采样技术，测量精度等级0.5级，确保数据准确可靠；2.多功能集成-可同时测量三相电流、电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能等多种参数；3.智能通讯-标配RS-485通讯接口，采用标准Modbus-RTU协议，可与监控系统联网实现远程数据传输；4.清晰显示-三排LED数码管同时显示三相数值，显示清晰美观，可替代传统模拟指针表；5.可编程设置-通过面板按键可整定CT/PT参数，设置变比、报警值等参数；6.宽电源范围-支持AC/DC 80-270V宽范围电源输入，适应各种电力环境；7.可靠性高-采用高性能32位嵌入式微处理器，抗干扰能力强，长期稳定运行。特别适合RAS循环水养殖系统中的电力监控需求。
核心技术参数：1.测量精度-0.5级，高精度RMS测量；2.电压测量-额定值AC100V/400V，输入范围0-500V，过载能力1.2倍持续/2倍瞬时；3.电流测量-额定值AC1A/5A，过载能力1.2倍持续/10倍瞬时；4.功率测量-有功、无功、视在功率，精度0.5%；5.电能计量-四象限有功、无功电能，精度0.5%；6.频率测量-40-65Hz，精度0.1Hz；7.通讯接口-RS-485，Modbus-RTU协议；8.显示方式-三排LED数码管，可编程切换显示；9.电源-AC/DC 80-270V，功耗≤5VA；10.工作温度-10℃至55℃。性能验证：完全满足RAS系统需求，可监测水泵、增氧机、投饵机等设备的电力消耗，评估设备运行状态，实现智能电力管理，保障养殖系统安全运行。
安装步骤：1.开孔安装-在配电柜上开合适尺寸的安装孔（常见96×96mm或120×120mm），将仪表插入并固定；2.电源接线-接入AC/DC 80-270V电源，建议火线侧安装1A保险丝，电源线截面积≥1.5mm²；3.信号接线-电压输入：确保输入电压不超过额定值(100V或400V)，电压端子需安装1A保险丝；电流输入：标准额定5A，大于5A需使用外部CT，建议使用接线排便于维护；4.通讯接线-连接RS-485接口A/B线，注意极性不能接反，通讯线可采用普通双绞线；5.接线检查-确认相序一致、方向正确，避免功率和电能数值符号错误。使用方法：1.参数设置-通过面板按键设置CT/PT变比、通讯地址、波特率等参数；2.网络配置-根据负载接线方式设置三相三线或三相四线；3.功能测试-检查显示数值是否正常，通讯连接是否正常。
使用寿命：在正常运行和维护条件下，该三相数显仪表使用寿命可达10-15年，具体取决于使用环境和工作负荷。维护保养方法：1.日常维护-定期检查显示数值是否正常，有无异常闪烁或错误代码；2.外观清洁-定期用干布擦拭仪表表面，保持清洁，避免灰尘积累影响散热；3.接线检查-定期检查接线端子是否松动，特别是电流和电压输入端子；4.环境监控-确保工作环境温度在-10℃至55℃范围内，相对湿度5%-95%无凝露；5.通讯检查-定期测试RS-485通讯功能，确保与监控系统连接正常；6.参数校验-每年校验一次关键参数设置，确保测量准确性；7.电源检查-检查电源电压是否稳定，有无波动过大情况；8.故障记录-记录运行故障和异常情况，便于分析和预防。严格按照维护计划执行，可显著延长仪表使用寿命。
该三相数显仪表适用于以下RAS系统场景：1.设备监控-监测循环水泵、增氧机、投饵机、温控设备等主要设备的电力消耗和运行状态；2.能耗管理-统计各区域、各设备的用电量，分析能耗规律，优化用电策略；3.安全预警-通过监测电流、功率变化，及时发现设备异常，预防设备故障；4.远程监控-通过RS-485接口连接监控系统，实现远程数据采集和设备状态监控；5.智能控制-与自动化系统联动，根据用电情况优化设备运行；6.数据分析-收集历史用电数据，为系统优化和扩容提供依据；7.成本控制-精确计量用电量，为成本核算提供准确数据；8.系统集成-与其他监测仪表组成完整的电力监控网络。特别适合中大型RAS养殖场的电力管理系统。
常见故障及处理方法：1.显示异常-检查电源电压是否正常，接线是否松动，仪表参数设置是否正确；2.测量不准-检查CT/PT变比设置是否正确，接线相序是否一致，输入信号是否正常；3.通讯失败-检查RS-485接线是否正确（A/B线不能接反），通讯地址和波特率设置是否匹配；4.数值错误-检查相序是否一致，方向是否正确，避免功率和电能数值符号错误；5.无数据显示-检查电压电流输入是否正常，保险丝是否熔断；6.过载报警-检查负载是否超过额定范围，CT规格是否匹配；7.温度过高-检查工作环境温度，确认仪表散热良好；8.通讯中断-检查通讯线路是否断路或短路，通讯设备是否正常。日常使用中应加强监控，发现问题及时处理，必要时联系技术支持。
本次活动价仅需30.00元，性价比极高。市场同类三相数显多功能仪表价格通常在50-200元不等，本产品因厂家直销、批量采购等优势，价格极具竞争力。价格对比参考：1.普通三相电流表：50-100元；2.知名品牌多功能仪表：100-200元；3.本产品活动价：30.00元。购买建议：1.单台购买-直接通过拼多多链接下单；2.批量采购（如5台以上）-可联系客服享受更多优惠；3.工程采购-大批量采购可洽谈批发价，单位成本更低；4.配套采购-可与RAS系统其他设备一起采购，享受打包优惠。按使用寿命10-15年计算，年均成本仅2-3元，性价比极高。
质量保障：1.精度认证-产品符合国家相关标准，测量精度0.5级；2.材质保证-采用优质电子元器件，高性能32位嵌入式微处理器；3.工艺保证-采用SMT贴片制造工艺，确保产品一致性；4.性能测试-出厂前经过严格的功能和性能测试；5.安全认证-具备过载保护、绝缘保护等安全功能。售后服务：1.质量保证-如有质量问题，可联系卖家退换货；2.物流保障-运输途中如有破损，拍照联系客服补发或退款；3.技术指导-提供安装使用指导，确保正确使用；4.维护支持-提供维护保养建议和技术支持；5.质保服务-按国家相关规定提供质保服务。厂家直供，品质有保障，售后无忧。
