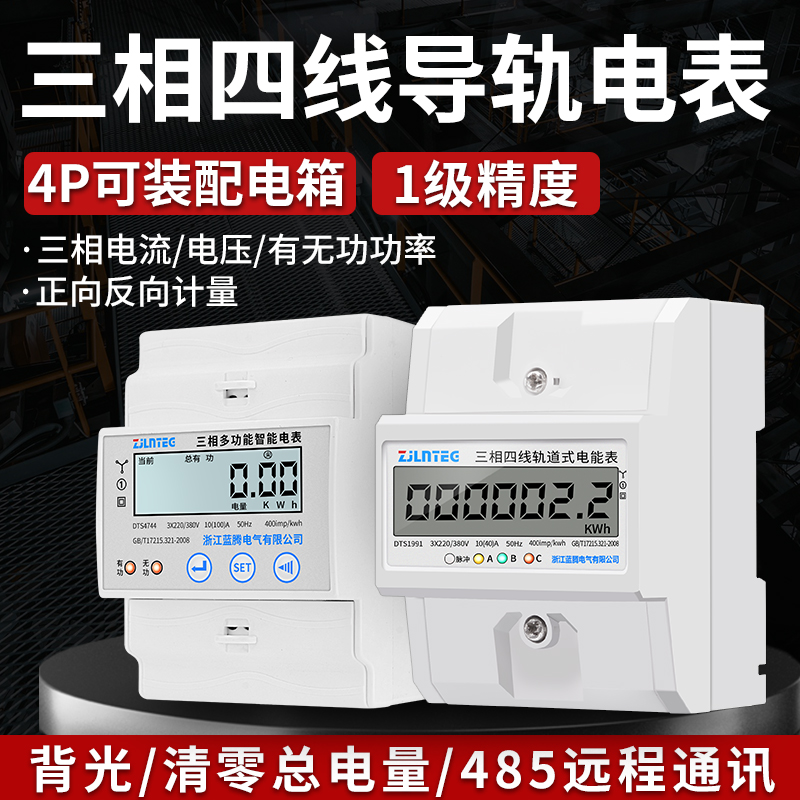

三相导轨互感式电能表1.5A - RAS系统电能计量专用
📊 核心技术参数与性能指标
🔧 电气参数
3×220/380V, 1.5(6)A
三相四线制,需配合电流互感器使用。精度1级或0.5S级。
📏 安装方式
35mm DIN导轨安装
符合DIN EN 50022标准,体积小巧,安装便捷。
💪 显示通讯
LCD液晶显示,RS485通讯
7位显示(6+1位),支持远程抄表和数据交换。
⏱️ 使用寿命
正常使用10年以上
电子式计量,无机械磨损,可靠性高,维护简单。
⚠️ 使用注意事项(至关重要)
- 本款电能表电流规格为1.5(6)A,必须配合电流互感器使用,不能直接接入大电流电路,否则会烧毁电能表
- 电流互感器二次侧严禁开路!否则会产生数千伏高压,可能危及人身安全和损坏设备。二次回路必须始终闭合
- 接线时必须注意相位对应关系:1、2、3为A相一组;4、5、6为B相一组;7、8、9为C相一组,不能错相
- 电流互感器S1、S2极性不能接反,否则会导致计量错误或电表反转。S1接1/4/7,S2接3/6/9
- 三个电流互感器的S2端应并在一起后接地,以确保安全,防止一次侧高压串入二次侧
- 安装场所应干燥通风,环境温度-25℃至+55℃,相对湿度≤95%,无腐蚀性气体和爆炸性介质
🔧 安装使用与维护指南
安装前准备
仔细检查电能表外观,确认外壳无破损、裂纹,LCD显示正常。核对铭牌参数是否符合设计要求(电压3×220/380V,电流1.5(6)A,精度1级)。准备好所需的电流互感器(根据负载电流选择合适变比,如250/5A)、接线材料(铜线≥1.5mm²)、工具等。
导轨安装
将电能表卡在电气控制柜的35mm DIN导轨上,确保卡扣牢固。电能表应采用垂直安装方式,倾斜度不超过1°。安装位置应便于读数和维护,避免安装在易受机械损伤、高温、强磁场影响的区域。多个电能表安装时,应保持适当间距,便于散热和接线。
电压接线
打开接线端子盖,按照电能表侧面的接线图进行电压接线:2号端子接A相电源(黄色),5号端子接B相电源(绿色),8号端子接C相电源(红色),10或11号端子接零线(N)。接线时应使用铜接线头,导线截面不小于1.5mm²。接线螺钉必须拧紧,避免接触不良导致发热或计量不准。
电流接线(经互感器)
电流接线必须通过电流互感器:A相互感器S1接1号端子,S2接3号端子;B相互感器S1接4号端子,S2接6号端子;C相互感器S1接7号端子,S2接9号端子。三个互感器的S2端应并在一起后接地。注意:各互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为A相一组;4、5、6为B相一组;7、8、9为C相一组。
通电测试与维护
接线完成后,先不要通电,再次检查所有接线是否正确,特别是互感器极性和相位对应关系。确认无误后,通电测试,观察LCD显示是否正常,脉冲指示灯是否闪烁。如有RS485通讯功能,测试通讯是否正常。正常运行后,定期检查接线是否松动,保持表面清洁,发现异常及时处理。
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| LCD不显示或显示异常 | 电源接线错误;电压异常;内部电路故障 | 检查2、5、8、10端子接线是否正确;测量电压是否正常(380V±10%);如仍不正常需更换电能表 |
| 脉冲输出不正常 | 内部电路故障;脉冲输出端子接线错误 | 检查脉冲输出端子接线;用示波器检测脉冲波形;如仍不正常需更换电能表 |
| 计量误差较大 | 互感器极性接反;接线错误;相位不对应;电能表精度下降 | 检查互感器S1、S2接线是否正确;确认相位对应关系;送专业机构校验精度;必要时更换 |
| 电表反转(反向计数) | 电流互感器极性接反;相序错误 | 检查互感器S1、S2接线,确认S1接1/4/7,S2接3/6/9;检查相序是否正确 |
| RS485通讯失败 | A、B线接反;波特率设置不匹配;通讯模块故障;线路断路 | 检查A、B线接线是否正确(不能接反);确认通讯参数设置(波特率、地址等);测试通讯线路通断 |
| 潜动(无负载时仍计数) | 内部电路故障;外部干扰 | 断开负载观察,如仍计数说明电表故障,需更换;检查是否有漏电或外部干扰源 |
💡 RAS系统特别提示: 在RAS循环水养殖系统中,三相导轨电能表是能耗管理和成本核算的重要工具,主要应用于以下几个关键场景:1.总进线电能计量:安装在配电柜总进线处,配合大电流互感器(如500/5A),计量整个RAS系统的总用电量,便于成本核算和电费分摊;2.主要设备分项计量:为循环水泵、增氧泵、排污泵、加热/冷却设备等主要耗能设备分别安装电能表和互感器,实现精细化能耗管理,找出耗能大户,优化运行策略;3.分支回路计量:对不同养殖池、不同功能区(如生物过滤区、紫外线杀菌区)分别计量,分析各区域能耗占比,优化系统设计;4.能效监测与分析:通过RS485通讯接口,将电能表数据接入PLC或上位机系统,实时监测用电情况,生成能耗报表,分析能效趋势,发现异常用电;5.预付费管理:结合智能控制系统,可实现预付费管理,当用电量达到设定值时自动报警或切断电源,避免超额用电。安装和使用电能表时,务必注意以下几点:必须配合电流互感器使用,根据负载电流选择合适的互感器变比(一般留20-30%余量);接线时必须严格遵循相位对应关系,确保S1、S2极性正确;三个互感器的S2端必须并接后接地,确保安全;定期检查接线是否松动,特别是互感器二次侧接线,严禁开路;保持电能表表面清洁,避免灰尘积聚影响散热和显示;如怀疑计量不准,可送专业机构校验。对于大型RAS系统,建议采用带RS485通讯功能的电能表,实现远程抄表和数据分析,提高管理效率。切记:电能表虽小,但作用重大,准确的电能计量是成本控制、能效优化的基础,务必重视其选型、安装和维护。
❓ 常见问题解答
三相导轨电能表与传统壁挂式电表的主要区别:1.安装方式:采用35mm DIN标准导轨安装,体积小巧,安装简便,可直接卡在电气控制柜的导轨上,无需打孔固定;而传统电表需要螺丝固定在墙面上,安装复杂;2.结构设计:模块化设计,7极宽度(模数17.5mm),符合DIN 43880标准,易于组网和扩展;3.显示方式:LCD液晶显示,清晰直观,可显示多位数字;传统电表多为机械字轮显示;4.功能丰富:支持RS485通讯接口,可实现远程抄表和数据交换;具有脉冲输出功能,便于与自动化系统集成;5.精度更高:电子式计量芯片,精度可达1级或0.5S级,误差小,稳定性好;6.防窃电能力强:电子式计量从基本原理上防止了常见的窃电行为;7.使用寿命长:无机械转动部件,磨损小,使用寿命可达10年以上。
本款电能表的核心技术参数:1.额定电压:3×220/380V(三相四线制),完全满足RAS系统380V三相电的需求;2.电流规格:1.5(6)A,标定电流1.5A,最大电流6A,需配合电流互感器使用(如250/5A互感器);3.精度等级:1级或0.5S级,满足电能计量的精度要求;4.额定频率:50Hz或60Hz,适配国内电网;5.脉冲常数:6400imp/kWh(1.5(6)A规格),脉冲输出准确;6.显示方式:LCD液晶显示,7位(6+1位),最大显示999999.9kWh;7.通讯接口:RS485(可选),支持Modbus协议,可与PLC或上位机通讯;8.工作温度:-25℃至+55℃,相对湿度≤95%,完全满足养殖场环境要求;9.安装方式:35mm DIN导轨安装,符合DIN EN 50022标准;10.执行标准:GB/T 17215.321-2008、IEC62053-21国际标准。对于RAS系统的电能计量需求,这款电能表完全能够满足,特别是配合电流互感器后,可以准确计量大功率设备的用电量。
安装步骤:1.将电能表卡在电气控制柜的35mm DIN导轨上,确保卡扣牢固;2.打开接线端子盖,按照电能表侧面的接线图进行接线;3.电压接线:2、5、8端子分别接A、B、C三相电源(黄、绿、红),10或11端子接零线(N);4.电流接线(经互感器):1、4、7端子分别接A、B、C相电流互感器的S1端(电流进线),3、6、9端子分别接A、B、C相电流互感器的S2端(电流出线);5.三个电流互感器的S2端应并在一起后接地,以确保安全;6.注意各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组(A相);4、5、6为一组(B相);7、8、9为一组(C相);7.检查所有接线是否正确、牢固,极性是否正确;8.盖上接线端子盖,通电测试。注意事项:1.电流互感器二次侧严禁开路,否则会产生危险高压;2.接线时应使用铜接线头,导线截面不小于1.5mm²;3.接线螺钉必须拧紧,避免接触不良;4.安装场所应干燥通风,无腐蚀性气体。
正常使用情况下,三相导轨电能表的使用寿命为10年以上,定期维护保养可延长使用时间。影响使用寿命的因素包括:1.工作环境温度和湿度是否在允许范围内(-25℃至+55℃,湿度≤95%);2.是否有过载运行或电压波动过大;3.接线是否正确、牢固;4.是否有机械振动或冲击。维护保养建议:1.每年检查1次外观,确认外壳无破损、裂纹,接线端子无松动;2.定期检查接线是否牢固,有无氧化腐蚀,特别是电流互感器二次侧接线;3.保持电能表表面清洁,避免灰尘积聚影响散热和显示;4.如发现LCD显示异常、脉冲输出不正常等现象,应及时检查;5.长期停用时,应断开电源,保护电能表;6.如怀疑计量不准,可送专业机构校验精度;7.避免在强磁场、强电场环境下使用,以免影响计量精度。
本款1.5(6)A导轨电能表配合电流互感器,适用于各种规模的RAS循环水养殖系统:1.小型RAS系统(养殖水体50-200m³):配合100/5A或150/5A电流互感器,用于主循环水泵(功率30-75kW)的电能计量;2.中型RAS系统(养殖水体200-500m³):配合200/5A或250/5A电流互感器,用于循环水泵(功率50-100kW)、增氧泵、排污泵等设备的电能计量;3.大型RAS系统(养殖水体500m³以上):配合300/5A、400/5A或500/5A电流互感器,可用于总进线电能计量或分支回路计量。由于电能表本身电流规格为1.5(6)A,必须配合电流互感器使用,通过选择合适的互感器变比,可以计量从几千瓦到几百千瓦的各种功率设备。建议在电气设计时,根据设备实际功率选择合适的电流互感器变比,一般留20-30%余量。对于需要分项计量的场合,可以为不同设备安装独立的电能表和互感器,实现精细化能耗管理。
导轨电能表常见故障及处理方法:1.LCD显示异常或不显示:可能是电源接线错误或电压异常。处理方法:检查2、5、8、10端子接线是否正确,测量电压是否正常(380V±10%);2.脉冲输出不正常:可能是内部电路故障或接线错误。处理方法:检查脉冲输出端子接线,如仍不正常需更换电能表;3.计量误差较大:可能是电流互感器极性接反、接线错误或电能表本身精度下降。处理方法:检查互感器S1、S2接线是否正确,确认相位对应关系,必要时送检校验;4.死机或无响应:可能是电磁干扰或内部芯片故障。处理方法:断电重启,如仍无效需更换;5.RS485通讯失败:可能是接线错误、波特率设置不匹配或通讯模块故障。处理方法:检查A、B线接线是否正确(不能接反),确认通讯参数设置,测试通讯线路;6.潜动(无负载时仍计数):可能是内部电路故障。处理方法:断开负载观察,如仍计数需更换电能表;7.反转(反向计数):可能是电流互感器极性接反或相序错误。处理方法:检查互感器S1、S2接线,确认相序正确。预防措施:严格按照规范安装接线,定期检查维护,避免过载运行,保持环境干燥通风。
目前活动价仅需51元,原价约127.5元,限时优惠省60%!同类三相导轨电能表市场价一般在80-150元之间,本款产品价格极具竞争力。通过拼多多官方链接购买可享受平台保障、全国包邮和售后无忧服务。点击页面购买按钮即可享受优惠价格。批量采购(如养殖场需要多个电能表配套不同设备)可联系客服咨询更多优惠,统一采购更划算。考虑到电子式电能表的高精度、长使用寿命以及RS485通讯等智能化功能,这款产品的性价比非常高。建议选择正规渠道购买,避免买到假冒伪劣产品。注意:本款电能表电流规格为1.5(6)A,必须配合电流互感器使用,购买时需同时选购合适变比的电流互感器。
🛒 立即抢购 · 享受优惠本款三相导轨电能表质量有充分保障:1.标准认证:符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》国家标准、GB/T 17215.322-2008《0.2S级和0.5S级静止式交流有功电能表》国家标准、DL/T614-2007电力行业标准,以及IEC62053-21国际标准;2.生产工艺:采用先进的SMT贴片工艺和专用电能计量芯片,确保产品一致性和可靠性;3.材质优良:外壳采用阻燃ABS工程塑料,具有良好的阻燃、绝缘性能;LCD显示屏清晰耐用;4.质量检测:出厂前经过严格的精度测试、耐压测试、脉冲输出测试等,确保每只电表合格;5.售后服务:提供7天无理由退换服务,使用过程中有任何质量问题可随时联系售后团队处理;6.质保期:正常使用情况下,质保期为1年,非人为损坏可免费更换;7.技术支持:提供专业的技术咨询和安装指导服务,帮助用户正确选型和安装。购买时可索要产品合格证和质量检测报告,确保正品。
