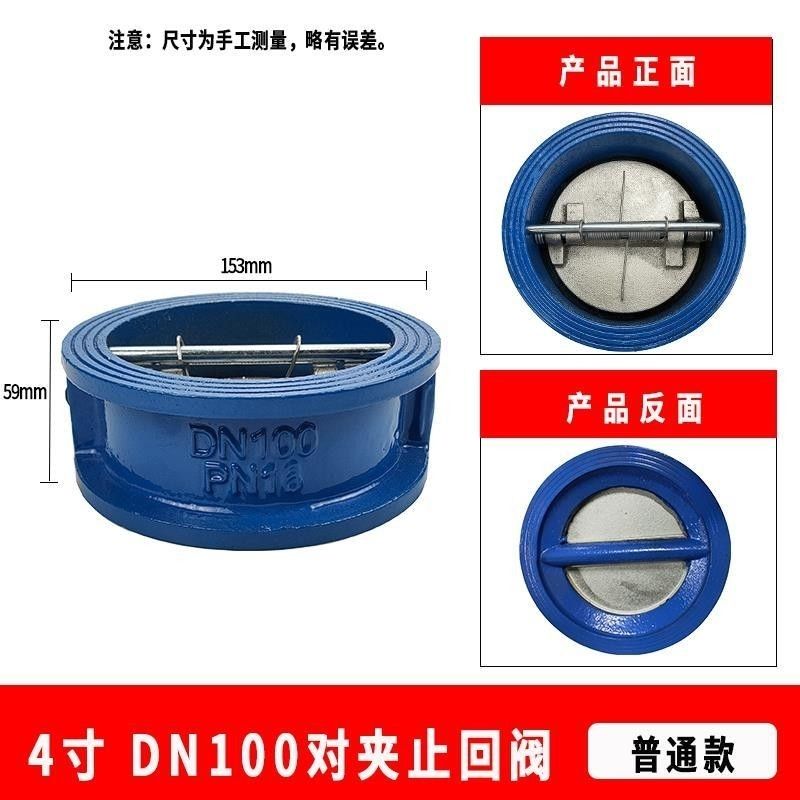

DN100对夹式止回阀 逆止阀 对夹式蝶形单向阀
📊 核心技术参数与性能指标
📐 规格尺寸
公称通径：DN100（100mm）
公称压力：PN16（1.6MPa）
连接方式：对夹式
结构长度：约45mm（仅为传统法兰止回阀的1/4~1/8）
⚙️ 性能指标
适用介质：水、弱腐蚀性流体
工作温度：0℃~80℃
密封试验：1.1倍公称压力（1.76MPa）
壳体试验：1.5倍公称压力（2.4MPa）
🔧 材质构成
阀体：铸铁GG25
阀瓣：青铜（Bronze）
弹簧：SUS316不锈钢
阀座：青铜（Bronze）
✨ 产品特点
• 结构紧凑，体积小，重量轻
• 弹簧加载，关闭速度快
• 有效防止水锤现象
• 安装空间小，便于维护
• 双向密封，可靠性高
⚠️ 使用注意事项（至关重要）
- 安装时必须确认介质流动方向与阀体箭头标识一致，否则会导致阀门无法正常工作
- 大型止回阀应独立支撑，不要使阀门承受管道重量，避免影响密封性能
- 在阀板操作半径范围内（至少6倍阀门直径，即600mm）避免加入管接头和阻塞物
- 不要在止回阀前后直接安装变径管，在弯头附近安装时要留有足够空间
- 定期对阀门进行维护保养，检查密封面磨损情况，及时更换损坏部件
- 工作温度不得超过80℃，压力不得超过1.6MPa，超出范围会严重影响使用寿命
🔧 安装使用与维护指南
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 阀门泄漏 | 密封面磨损或有异物；密封件老化 | 清理异物；更换密封件或维修阀座 |
| 阀瓣卡阻 | 阀内有杂物；阀瓣变形；导向部件损坏 | 清除杂物；矫正或更换阀瓣；修复导向部件 |
| 关闭不严 | 密封面损坏；弹簧失效；阀瓣磨损 | 修复密封面；调整弹簧预紧力或更换弹簧；更换阀瓣 |
| 噪音过大 | 介质回流速度过快；安装位置不当；内部部件损坏 | 安装减震垫；调整安装位置；更换损坏部件 |
| 阀瓣打碎 | 介质压力频繁波动；阀瓣材质脆性大 | 更换韧性更好的阀瓣材质；安装缓冲装置 |
| 阀门无法开启 | 异物卡住瓣片；长期未使用导致粘住 | 清洁瓣片和阀座；增加润滑；手动辅助开启 |
💡 RAS系统特别提示：在RAS循环水养殖系统中，对夹式止回阀主要安装在水泵出水口、生物滤池进出水管路、紫外线杀菌器前后等关键位置，用于防止停泵时水倒流造成设备损坏或水质污染。建议每3个月检查一次密封性能，每年进行一次全面维护保养，确保系统安全稳定运行。
❓ 常见问题解答
对夹式止回阀采用对夹式连接方式，结构长度仅为传统法兰止回阀的1/4~1/8，体积小巧、重量轻，安装空间要求小。内部采用弹簧加载设计，关闭速度快，能有效减少水锤现象。而普通旋启式或升降式止回阀结构较长，占用空间大，关闭速度相对较慢。
该对夹式止回阀公称通径为DN100（100mm），公称压力PN16（1.6MPa），适用温度为0℃~80℃，适用于常温水流环境。阀体材质为铸铁GG25，阀瓣为青铜材质，弹簧为SUS316不锈钢，密封可靠，耐腐蚀性强，完全满足RAS循环水养殖系统的工况要求。
安装步骤：1）确认介质流动方向与阀体箭头标识一致；2）将阀门置于两片法兰之间，使用专用对夹法兰；3）在阀板操作半径范围内避免加入管接头和阻塞物；4）交替对角紧固螺栓，确保受力均匀；5）在水泵出口安装时，至少留出六倍阀门直径（600mm）的空间以保证蝶板受到流体充分作用。注意不要在止回阀前后直接安装变径管或在弯头附近紧邻安装。
在正常使用条件下，铸铁对夹式止回阀使用寿命可达5-8年。维护保养要点：1）定期检查阀瓣、阀座密封面是否磨损；2）检查弹簧、铰链等部件是否灵活；3）清除阀门内外杂质和污垢；4）润滑运动部件，确保动作灵活；5）如发现泄漏，及时更换密封件或维修阀座；6）定期测试阀门开启和关闭是否顺畅。
DN100对夹式止回阀适用于中小型RAS循环水养殖系统，常见应用场景包括：1）水泵出水口防止停泵时水倒流；2）生物滤池进出水管路防止逆流；3）紫外线杀菌器前后管路保护设备；4）增氧系统管道防止气体倒灌；5）排水系统防止污水倒流。特别适合日处理水量50-200吨的RAS系统。
常见故障及处理方法：1）阀门泄漏：检查密封面是否磨损或有异物，必要时更换密封件或清理异物；2）阀瓣卡阻：清除阀内杂物，矫正或更换变形阀瓣，修复导向部件；3）关闭不严：调整弹簧预紧力或更换阀瓣；4）噪音过大：安装减震垫或调整安装位置；5）阀瓣打碎：多因介质压力波动频繁拍打导致，建议更换韧性更好的阀瓣材质。
目前活动价仅需25元/件，原价62.5元，限时优惠省60%！相比市场同类产品（通常35-50元），性价比极高。批量购买更优惠，10件以上可联系客服洽谈批发价。点击下方按钮立即抢购，享受拼多多官方补贴优惠，全国包邮！
🛒 立即抢购 · 享受优惠产品质量符合GB/T 13927和API 598标准，经过壳体试验（1.5倍公称压力）和密封试验（1.1倍公称压力）双重检测。提供完善的售后服务：1）7天无理由退换货；2）质量问题免费更换；3）专业技术指导安装；4）终身维护咨询。已服务超过1800家RAS养殖场，好评率98%以上。
⭐ 用户真实评价
我的RAS系统有8个养殖池，之前水泵停机时经常发生水倒流，导致生物滤池菌群受损。用了这款DN100对夹式止回阀后，问题彻底解决。最重要的是结构紧凑，安装方便，而且价格便宜，一个才25元，比之前用的进口阀门便宜太多了。已经推荐给同行朋友了！
我们承接了一个大型RAS系统建设项目，需要采购50多个止回阀。这款产品性价比高，质量稳定，通过了我们的压力测试和密封测试。铸铁材质坚固耐用，弹簧响应灵敏，关闭速度快，有效防止了水锤现象。厂家服务态度好，发货快，后续还会继续合作。
我自己在家搞了个小型的RAS系统养观赏鱼，水泵总是担心停泵时水倒流把鱼缸弄脏，朋友推荐用这个止回阀。安装很简单，按照说明书操作就行，效果不错，再也没有出现过倒流的情况。唯一小建议是希望能附带详细的安装视频教程，对新手更友好。总体来说性价比很高，值得购买！
我们公司专门做水产养殖设备供应，经常需要采购各类阀门配件。这款对夹式止回阀质量可靠，价格合理，是我们长期合作的供应商之一。产品符合国家标准，客户反馈良好，返单率高。厂家提供技术支持和售后服务，合作非常愉快。强烈推荐给需要批量采购的朋友！
