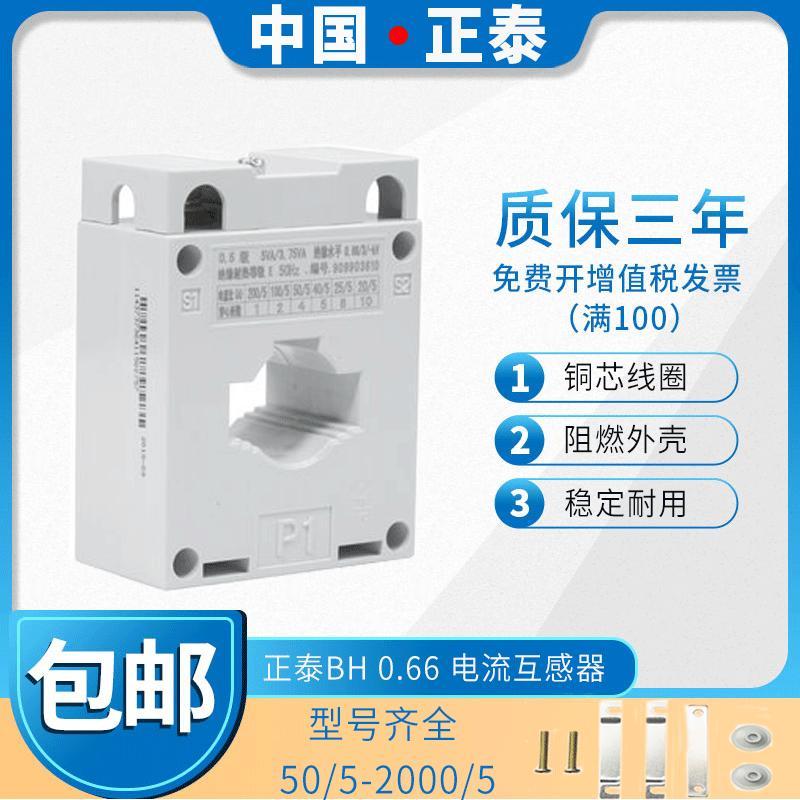

正泰电流互感器250/5A - RAS电气控制专用
📊 核心技术参数与性能指标
🔧 电气参数
额定电压0.66kV,电流比250/5A
一次额定电流250A,二次额定电流5A,精度0.5级,适配380V三相电系统。
📏 结构尺寸
穿心孔径Φ30mm
默认穿心1匝,可多次穿心改变变比。底板固定安装,结构紧凑。
💪 材质工艺
阻燃ABS外壳,硅钢片铁芯
全封闭结构,防尘防潮,适合养殖环境。符合GB1208-2006国标。
⏱️ 使用寿命
正常使用10年以上
定期维护可延长寿命。正泰品牌,质量可靠,性价比高。
⚠️ 使用注意事项(至关重要)
- 二次侧严禁开路!否则会产生数千伏高压,可能烧毁互感器或危及人身安全。二次回路必须始终闭合,不得安装熔断器或刀开关
- 极性不能接反!L1与K1(或P1与S1)为同极性端,接反会导致电表反转,计量不准确。接线前务必确认极性标识
- 二次侧一端(S2)和互感器外壳必须可靠接地,以防止一、二次侧绕组因绝缘损坏时,一次侧高压串至二次侧,危及工作人员安全
- 二次回路导线应采用铜线,截面不小于2.5mm²。导线排列应整齐美观,连接螺丝必须无虚接松动现象
- 安装场所应干燥通风,环境温度-5℃至+40℃,相对湿度≤85%,无腐蚀性气体和爆炸性介质。海拔不超过1000米
- 不使用的二次绕组应在接线板处短路并接地。长期停用时,应将二次侧短路并接地,防止感应电压
🔧 安装使用与维护指南
安装前检查
仔细检查互感器外观,确认外壳无破损、裂纹,接线端子完好无损。核对铭牌参数是否符合设计要求(电流比250/5A,精度0.5级,额定电压0.66kV)。准备好所需的安装工具和接线材料(铜线≥2.5mm²、绝缘胶带、接线端子等)。
确定安装位置
将互感器安装在电气控制柜内,位置应便于接线和维护,避免安装在易受机械损伤或高温影响的区域。三个互感器的中心应在同一平面上,各互感器之间的间隔应均匀一致。确保安装位置有足够的空间穿过主电路导线。
一次侧接线
将主电路导线(一次侧)从互感器中间窗孔穿过,注意方向:P1端为电流流入端,P2端为电流流出端。穿心匝数默认为1匝,如需改变变比可多次穿心(穿心匝数越多,变比越小;穿心匝数越少,变比越大)。用底板螺栓将互感器固定在控制柜安装板上,确保牢固可靠。
二次侧接线
二次侧接线:S1端接电流表或电度表的电流线圈进线端,S2端接出线端,形成闭合回路。二次回路导线应采用铜线,截面不小于2.5mm²。二次侧一端(S2)和互感器外壳必须可靠接地。检查所有接线是否正确、牢固,极性是否正确(L1与K1为同极性端)。
通电测试与维护
接线完成后,先不要通电,再次检查所有接线是否正确。确认无误后,通电测试,观察电流表读数是否正常。如发现异常(如无读数、读数异常、异响等),应立即断电检查。正常运行后,定期检查接线是否松动,保持表面清洁,发现异常及时处理。
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 二次侧开路(最危险) | 接线松动脱落;导线断裂;端子接触不良 | 立即断电!检查二次回路接线,排除开路点后重新接线。确认接线牢固后再通电。严禁带电操作! |
| 电表反转 | 极性接反;相序错误 | 断电后调换S1、S2接线,或调换P1、P2方向。检查相序是否正确,确保L1与K1为同极性端 |
| 计量不准确 | 精度下降;接线错误;负载阻抗过大 | 校验互感器精度,检查接线是否正确。确认二次回路导线截面≥2.5mm²,负载阻抗符合要求 |
| 过热严重 | 接线松动;过载运行;环境温度过高 | 紧固接线端子,检查负载电流是否超过额定值250A。改善通风条件,降低环境温度 |
| 异常声响 | 铁芯松动;绝缘老化;局部放电 | 停机检查铁芯是否松动,绝缘是否破损。如怀疑局部放电,应更换新互感器 |
| 绝缘电阻下降 | 受潮;绝缘老化;污秽积聚 | 进行干燥处理,清洁表面污秽。如绝缘电阻低于10-20MΩ,应更换新互感器 |
💡 RAS系统特别提示: 在RAS循环水养殖系统中,电流互感器是电气控制系统的重要组成部分,主要应用于以下几个关键场景:1.水泵电机电流监测:安装在循环水泵、增氧泵、排污泵等设备的主电路中,实时监测工作电流,判断设备运行状态。如电流异常升高,可能表示叶轮堵塞、轴承损坏等问题;2.电能计量:配合电度表使用,准确计量各设备的用电量,便于成本核算和能耗管理。对于大型RAS系统,建议对主要耗能设备分别安装电流互感器和电表;3.过载保护:与继电器配合使用,当电流超过设定值时,自动切断电源,保护设备免受损坏。这对于防止水泵电机烧毁非常重要;4.故障诊断:通过监测电流变化,可以及时发现设备故障。例如,电流突然降为零可能表示断线或停电,电流异常波动可能表示负载不稳定;5.自动化控制:在智能化RAS系统中,电流信号可接入PLC或控制器,实现远程监控和自动控制。安装和使用电流互感器时,务必注意以下几点:二次侧严禁开路,这是最重要的安全要求;极性不能接反,否则会导致计量错误;必须可靠接地,确保人身安全;选择合适的电流比,一般留20-30%余量;定期检查维护,确保长期稳定运行。对于关键设备(如主循环泵),建议选用精度更高的0.2S级互感器,并考虑设置备用互感器。切记:电流互感器虽小,但作用重大,一旦失效可能导致计量不准、保护失灵,甚至引发安全事故,务必重视其选型、安装和维护。
❓ 常见问题解答
正泰BH-0.66电流互感器与普通产品的区别主要体现在以下几个方面:1.品牌优势:正泰是中国领先的低压电器制造商,产品质量可靠,售后服务完善;2.材质优良:采用阻燃ABS工程塑料注塑成型外壳,比普通塑料更耐高温、阻燃性能更好;3.精度高:铁芯采用经退火处理的环形硅钢片,保证0.5级精度,部分型号可达0.2S级;4.结构合理:全封闭结构,防尘防潮,适合养殖环境;5.标准化生产:符合GB1208-2006国家标准和IEC60044-1-2003国际标准,质量有保障;6.适用范围广:额定电压0.66kV及以下,电流比从75/5A到500/5A多种规格可选;7.使用寿命长:正常使用10年以上,性价比高。
本款电流互感器的核心技术参数如下:1.额定电压:0.66kV(660V)及以下,完全满足RAS系统380V三相电的需求;2.电流比:250/5A,一次额定电流250A,二次额定电流5A,适合功率在100kW以下的水泵电机;3.精度等级:0.5级,满足电能计量和电流监测的精度要求;4.额定频率:50Hz或60Hz,适配国内电网;5.穿心孔径:Φ30mm,可穿过截面积合适的电缆或铜排;6.穿心匝数:默认1匝,如需改变变比可多次穿心(穿心匝数越多,变比越小);7.绝缘性能:符合国家标准,安全可靠;8.使用条件:海拔≤1000米,温度-5℃至+40℃,湿度≤85%,完全满足养殖场环境要求。对于大多数RAS系统的循环水泵、增氧泵等设备,这款电流互感器都能满足电流监测和保护需求。
安装步骤:1.安装前检查外观,确认无损伤、裂纹,接线端子完好;2.确定安装位置,应安装在电气控制柜内,便于接线和维护;3.将主电路导线(一次侧)从互感器中间窗孔穿过,注意方向(P1进,P2出);4.用底板螺栓将互感器固定在控制柜安装板上;5.二次侧接线:S1接电流表或电度表的电流线圈进线端,S2接出线端,形成闭合回路;6.二次侧一端(S2)和互感器外壳必须可靠接地;7.检查接线无误后,通电测试。注意事项:1.二次侧严禁开路,否则会产生危险高压,可能烧毁互感器或危及人身安全;2.极性不能接反,L1与K1(或P1与S1)为同极性端,接反会导致电表反转;3.二次回路导线应采用铜线,截面不小于2.5mm²;4.不使用的二次绕组应在接线板处短路并接地;5.安装场所应干燥通风,无腐蚀性气体。
正常使用情况下,正泰BH-0.66电流互感器的使用寿命为10年以上,定期维护保养可延长使用时间。影响使用寿命的因素包括:1.工作环境温度和湿度是否在允许范围内;2.是否有过载运行;3.接线是否正确,特别是二次侧是否开路;4.是否有机械振动或冲击。维护保养建议:1.每年检查1次外观,确认外壳无破损、裂纹,接线端子无松动;2.定期检查二次回路接线是否牢固,有无氧化腐蚀;3.保持互感器表面清洁,避免灰尘积聚影响散热;4.如发现绝缘电阻下降(低于10-20MΩ),应进行干燥处理;5.如出现异常声响、发热严重等现象,应立即停机检查;6.长期停用时,应将二次侧短路并接地,防止感应电压。
本款250/5A电流互感器适用于中小型RAS循环水养殖系统:1.小型RAS系统(养殖水体50-200m³):可用于主循环水泵(功率30-75kW)的电流监测;2.中型RAS系统(养殖水体200-500m³):可用于循环水泵(功率50-100kW)、增氧泵、排污泵等设备的电流监测和电能计量;3.大型RAS系统(养殖水体500m³以上):可作为分支回路电流监测,如单个养殖池的循环泵、过滤系统等。电流比250/5A对应的一次额定电流为250A,按380V三相电计算,可承载功率约130kW。对于更大功率的设备,可选择更大电流比的型号(如300/5A、400/5A、500/5A等)。建议在电气设计时,根据设备实际功率选择合适的电流比,一般留20-30%余量。
电流互感器常见故障及处理方法:1.二次侧开路:最危险的故障,会产生数千伏高压,可能烧毁互感器或危及人身安全。处理方法:立即断电,检查二次回路接线,排除开路点后重新接线;2.极性接反:导致电表反转,计量不准。处理方法:断电后调换S1、S2接线;3.绝缘损坏:外壳破损、受潮导致绝缘下降。处理方法:更换新互感器,改善安装环境;4.过热:接线松动、过载运行导致发热。处理方法:紧固接线端子,检查负载电流是否超限;5.异常声响:铁芯松动、绝缘老化。处理方法:停机检查,必要时更换;6.计量不准:精度下降、接线错误。处理方法:校验互感器精度,检查接线是否正确;7.局部放电:绝缘包绕不良、含气空腔。处理方法:更换新互感器。预防措施:严格按照规范安装接线,定期检查维护,避免过载运行,保持环境干燥。
