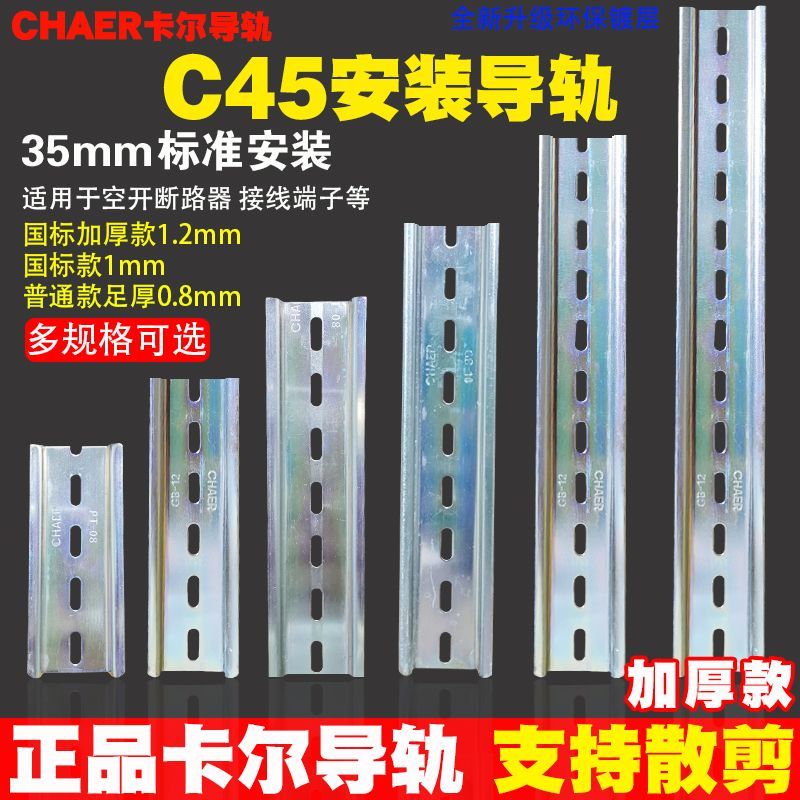

C45国标导轨35mm - RAS系统电气控制柜专用安装轨道
📊 核心技术参数与性能指标
📏 规格参数
型号: C45/TH35-7.5
宽度: 35mm(标准DIN尺寸)
高度: 7.5mm
厚度: 1.2mm(国标加厚)/0.8mm
材质: 优质冷轧钢
⚡ 性能指标
表面处理: 镀锌防锈
承重能力: ≥50kg/m
安装孔距: 25mm(标准)
适用元件: DZ47系列断路器
工作温度: -40℃~+80℃
🎯 产品特点
兼容性: 国际标准DIN35mm
强度: 加厚设计,不易变形
防腐: 镀锌处理,耐潮湿
安装: U型卡槽,快速安装
外观: 表面光滑,美观大方
🛡️ 耐用性能
使用寿命: 15-20年(正常环境)
抗腐蚀性: 良好(镀锌层保护)
抗变形: 强(1.2mm加厚)
适用范围: 室内外均可
认证标准: 符合DIN EN 60715
⚠️ 使用注意事项(至关重要)
- 安装前确认导轨尺寸与电气元件匹配(35mm标准宽度)
- RAS系统高湿环境下,建议选用1.2mm加厚镀锌导轨或不锈钢材质
- 固定螺丝必须拧紧,避免因振动导致松动脱落
- 裁剪导轨时使用专用切割工具,保证切口平整无毛刺
- 避免重物撞击导轨,防止变形影响元件安装
- 定期检查导轨是否有锈蚀现象,发现问题及时处理或更换
🔧 安装使用与维护指南
📋 常见故障诊断与处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 导轨变形弯曲 | 重物撞击或超载安装 | 更换新导轨,避免超负荷使用,加装防护罩 |
| 表面严重锈蚀 | 环境潮湿或镀锌层破损 | 更换为不锈钢导轨或加强防潮措施,保持通风干燥 |
| 安装螺丝松动 | 振动或安装不牢固 | 重新紧固螺丝,必要时使用弹簧垫圈防松 |
| 元件卡不紧易脱落 | 导轨尺寸偏差或槽内有异物 | 清理槽内杂物,检查导轨尺寸,更换合格产品 |
| 导轨断裂 | 材质差或受到外力冲击 | 立即更换,选用国标加厚产品,避免碰撞 |
💡 RAS系统特别提示:水产养殖环境湿度大、水汽重,电气控制柜内容易结露。建议选用1.2mm加厚镀锌导轨或304不锈钢导轨,提高耐腐蚀性能。定期(每季度)检查导轨状态,发现锈蚀及时处理。控制柜应配备除湿装置或加热棒,保持内部干燥。
❓ 常见问题解答
C45导轨是符合国际DIN标准的35mm宽U型电气安装导轨,专为DZ47系列断路器设计。相比普通导轨,C45导轨尺寸精准(35mm×7.5mm),承重能力强,兼容性好,可安装各种标准模数化电气元件。
本款C45导轨宽度35mm,高度7.5mm,厚度有1.2mm(国标加厚)和0.8mm两种规格可选。完全满足RAS系统电气控制柜中DZ47空开、接触器、继电器等元件的安装需求,承重能力强,稳定性好。
安装步骤:①根据控制柜尺寸裁剪导轨长度;②在柜体背板上标记安装孔位;③使用M4或M5螺丝将导轨固定在背板上(孔距一般为25mm);④将DZ47断路器等元件卡入导轨槽内,听到'咔哒'声即安装到位;⑤检查是否牢固。
👉 立即购买享受优惠在正常使用条件下,C45钢制导轨使用寿命可达15-20年。维护保养要点:定期检查是否有锈蚀现象;保持干燥通风环境,避免长期潮湿;发现变形或严重锈蚀应及时更换;RAS系统高湿环境下建议选用镀锌或不锈钢材质。
适用于RAS系统的以下场景:①主控制柜内DZ47断路器安装;②配电箱内接触器、继电器固定;③接线端子排安装底座;④开关电源、PLC控制器模块化安装;⑤各类模数化电气元件的标准安装轨道。
常见故障:①导轨变形→更换新导轨,避免重物撞击;②锈蚀严重→更换为镀锌或不锈钢导轨,改善环境湿度;③安装孔松动→重新紧固螺丝或更换更大规格螺丝;④元件卡不紧→检查导轨尺寸是否符合标准,清理槽内异物。
活动价仅需1.78元,性价比极高。通过本页面购买可享受拼多多专属优惠券,全国包邮,品质保证,售后无忧。批量采购(如10根装、整箱)单价更优惠,适合工程项目大量使用。
👉 点击这里立即抢购本产品严格执行国家标准,采用优质冷轧钢材质,表面镀锌处理防腐蚀。厚度1.2mm达到国标加厚标准,承重能力强,不易变形。广泛用于工业电气控制领域,质量可靠,经久耐用。
